Oracle-Rman对接华为云OBS进行数据库备份恢复指南
1 概述
1.1 背景介绍
当前众多客户需要基于云存储实现低成本的数据库备份和恢复。而Oracle中的备份模块实现了和云存储的对接，可以很好的解决这个问题；华为云的对象存储是作为云存储可以作为客户数据库备份的存储池，以低成本，高可靠方式实现数据存储。本文讲述了基于oracle的osb模块将oracle数据库备份到华为云存储OBS桶中，以及从华为云OBS桶恢复数据到oracle便于企业对接使用。
1.2 实验测试环境
本文将以Windows 和Linux下 oracle11g 数据库为例进行备份和恢复的演示
测试条件准备如下：
OBS：华为公有云，华南-广州 Region
ECS1：华为公有云，华南-广州 Region，4vCPUs | 8GB | s3.xlarge.2 CentOS 6.9 64bit，Oracle版本：11.2.0.1.0
ECS2：华为公有云，华南-广州 Region，4vCPUs | 8GB | s3.xlarge.2 CentOS 6.9 64bit，Oracle版本：11.2.0.4.0
WIN1：华为公有云，华南-广州 Region，4vCPUs | 8GB | s3.xlarge.2 Windows Server 2008 R2 64bit，Oracle版本：11.2.0.1.0
2 当前设备上备份和恢复数据库（Linux）
说明：本例演示采用了Rracle-Raman默认无并发的设置，如果需要增加数据库备份和恢复的性能，需要设置并发数，具体参考5.3章节。另外，本例采用指定桶的方式，即将备份数据上传到指定的桶中，备份也可采用不指定桶的方式，具体请参考5.4章节。
2.1 创建表和插入数据
说明：在正常情况下，客户使用时可以略过本节，本节创建表和数据只为举例说明使用。
前提：
Oracle数据库安装完成。
创建表和插入数据过程：
1. 切换到oracle用户
su - oracle

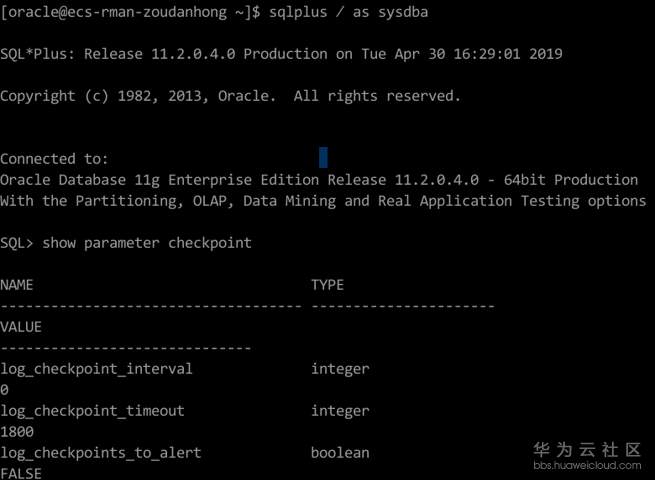

2. 进入数据库控制台，如果数据库还没有启动则需要执行 startup 命令启动数据库
sqlplus / as sysdba
show parameter checkpoint

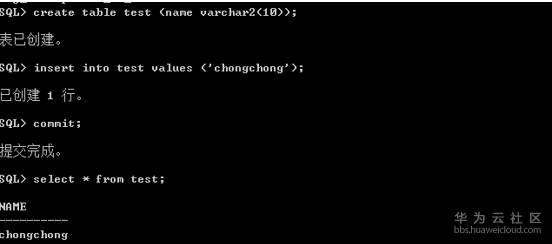

3. 创建表和插入数据，效果如下，其中test为新建的表
select * from test
2.2 oracle安装osb模块
1. 获取osb模块
此插件包可以从oracle官网获取最新版本（参考链接：https://docs.oracle.com/en/database/oracle/oracle-database/12.2/rcmrf/oracle-secure-backup-osb-cloud-module.html#GUID-964AADD2-3405-4476-8698-E9F2133CB5B7），也可从本文档最后的附录中链接获取。
图中把插件osbws_installer.zip的压缩包放到$ORACLE_HOME/lib目录下并解压

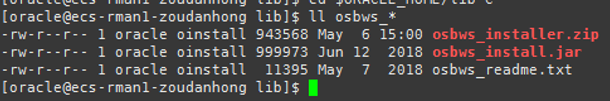

使用命令unzip osbws_installer.zip解压完成后如下图
根据客户自己OBS服务的AK、SK、location和endpoint参数配置，执行OBS插件的安装命令
说明：AK、SK获取参考链接：https://support.huaweicloud.cn/utiltg-obs/obs_11_0004.html；
location、endpoint的获取参考链接：https://developer.huaweicloud.cn/endpoint）

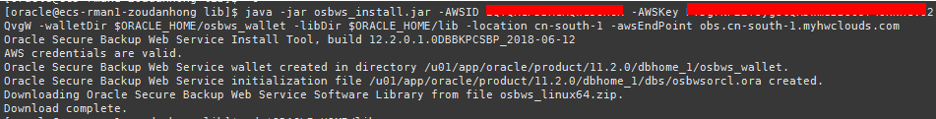

java -jar osbws_install.jar -AWSID 客户AK -AWSKey 客户SK -walletDir $ORACLE_HOME/osbws_wallet -libDir $ORACLE_HOME/lib -location OBS服务的地域 -awsEndPoint OBS服务的endpoint

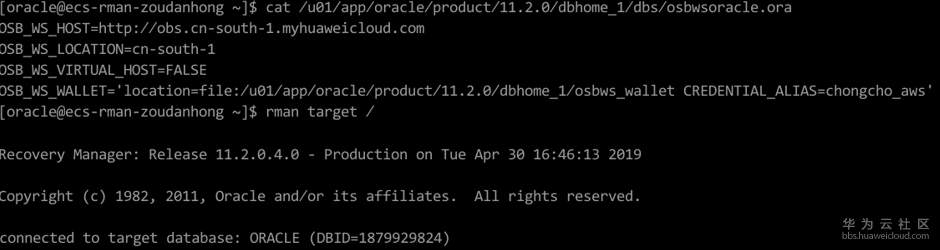

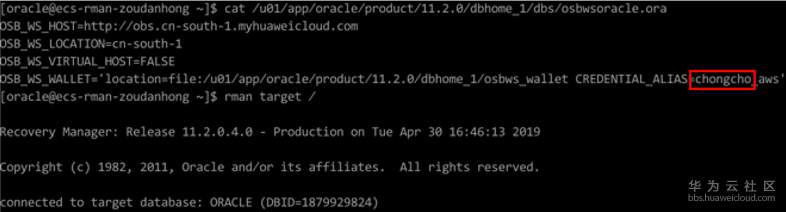

检查安装结果后进入RMAN进行进行环境配置
cat $ORACLE_HOME/dbs/osboracle.ora

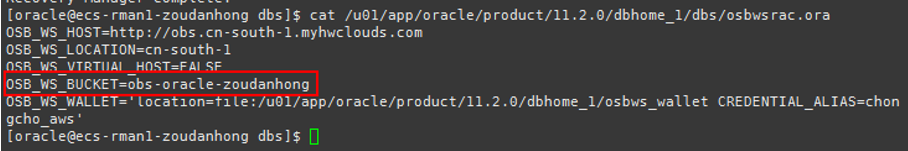

本例采用指定桶备份上传的方式，下图中指定桶obs-oracle-zoudanhong，桶location为cn-south-1。（即使用者需要保证在OBS平台下已经指定名称的桶，且桶区域与上一步OSB配置参数location一致，如果没有这样的桶，可在OBS平台新建一个桶）
2.3 RMAN进行数据库备份到OBS桶

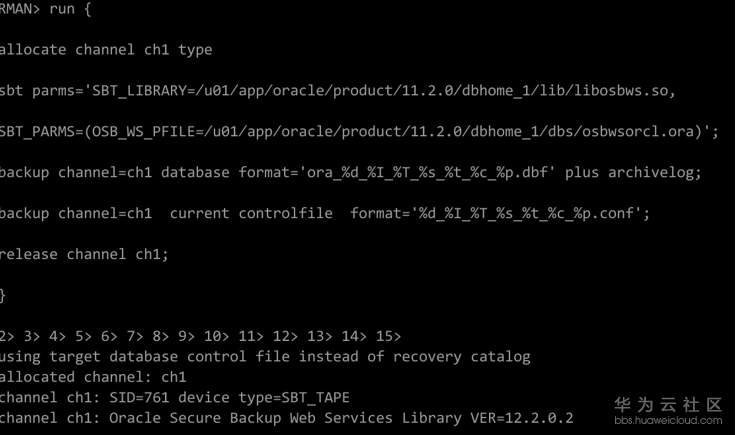

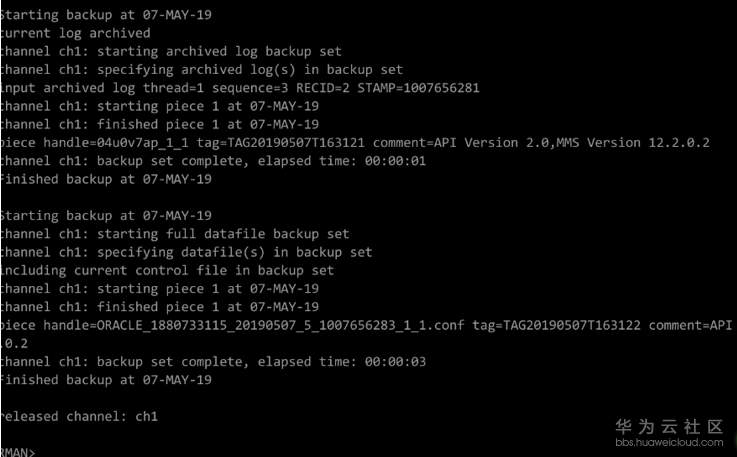

以root用户名密码登录数据库所在设备ECS1后连接RMAN（连接命令rman target /），执行如下命令将数据库备份到OBS桶，其中标红的部分与数据库名有关，根据实际值进行修改。
run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=/u01/app/oracle/product/11.2.0/dbhome_1/lib/libosbws.so,
SBT_PARMS=(OSB_WS_PFILE=/u01/app/oracle/product/11.2.0/dbhome_1/dbs/osbwsorcl.ora)';
backup channel=ch1 database format='ora_%d_%I_%T_%s_%t_%c_%p.dbf' plus archivelog;
backup channel=ch1 current controlfile format='%d_%I_%T_%s_%t_%c_%p.conf';
backup channel=ch1 spfile format='ora_%d_%I_%T_%s_%t_%c_%p.spf' ;
release channel ch1;
}

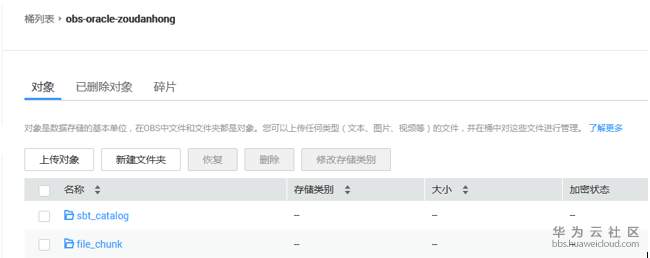

执行完成后，登陆OBS控制台，将会看指定桶obs-oracle-zoudanhong中已经生成了备份数据。
2.4 修改数据库数据
说明：本步骤是为了进行数据恢复而做的准备，实际环境运行不需要此步骤

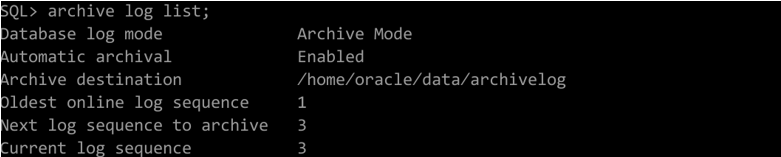

进入数据库查看归档信息：
archive log list;

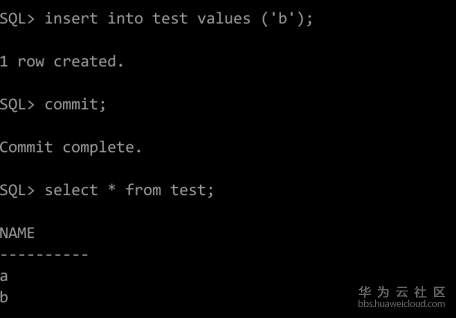

向原数据库中增加了一条数据b并提交数据
insert into test values('b');
commit;

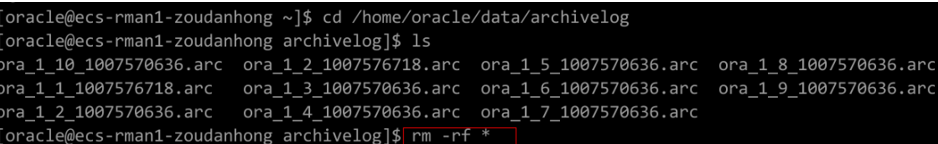

删除归档数据（由于本机有最新的临时数据，为防止备份后的数据恢复后本地自动添加上最新临时数据，需要手工删除归档；异机恢复时不需要此步骤操作）
2.5 RMAN进行数据库从OBS桶中读取数据进行恢复操作
执行命令关闭数据库
shutdown immediate;

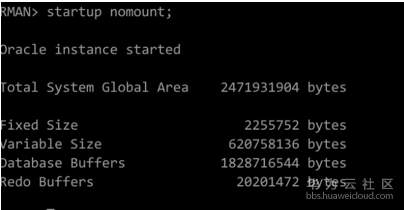

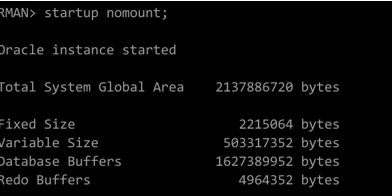

执行命令使数据库至nomount状态
startup nomount;

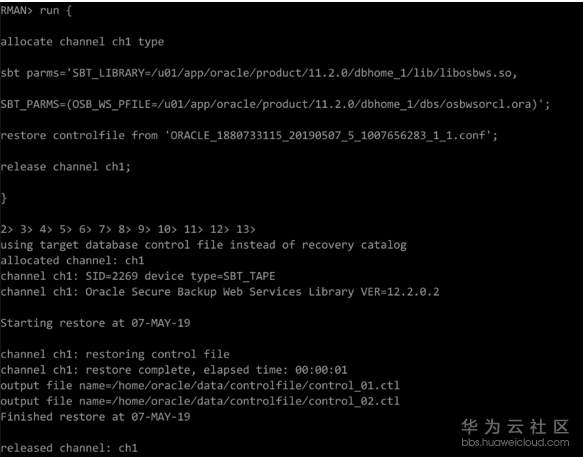

然后执行如下命令从华为OBS恢复controlfile文件，其中controlfile名称，通过rman命令list backup列举出所有的备份文件（参考4.5章节样例），参考2.3章节中备份命令中的备份文件的命名规则设置，根据自己需要选择需要恢复的文件，记下其Handle名称
run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=/u01/app/oracle/product/11.2.0/dbhome_1/lib/libosbws.so,
SBT_PARMS=(OSB_WS_PFILE=/u01/app/oracle/product/11.2.0/dbhome_1/dbs/osbwsorcl.ora)';
restore controlfile from 'ORACLE_1880733115_20190507_5_1007656283_1_1.conf';
release channel ch1;
}

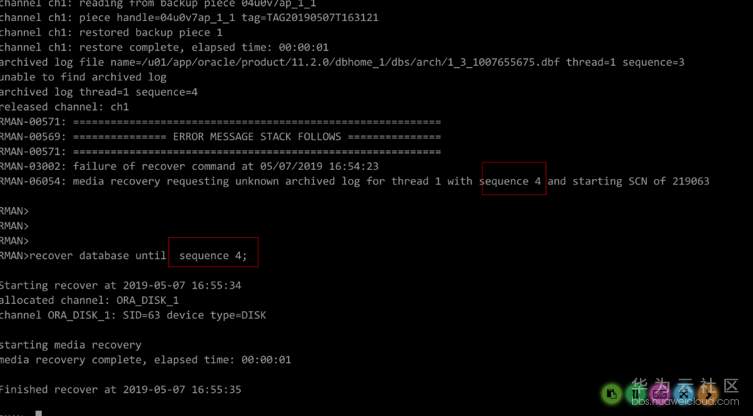

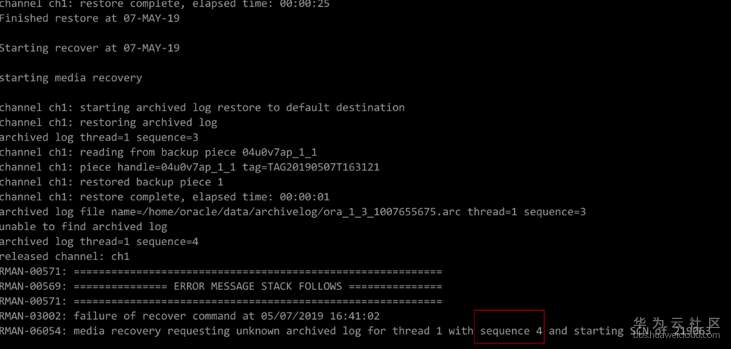

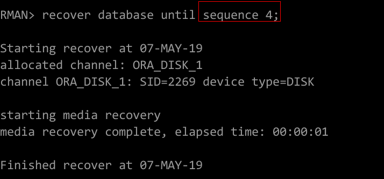

切换数据库至mount状态，然后从OBS读取并恢复数据文件。特别注意的是，在执行restore和recover命令后，一定要加入 until sequence xxxx或者until SCN xxxx这个条件，其中 xxxx 为图中执行恢复数据后标红的实际值
alter database mount;

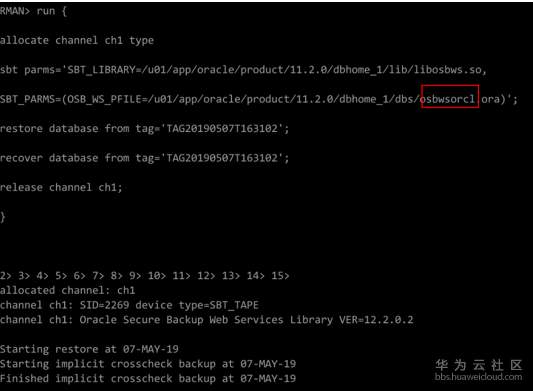

run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=/u01/app/oracle/product/11.2.0/dbhome_1/lib/libosbws.so,
SBT_PARMS=(OSB_WS_PFILE=/u01/app/oracle/product/11.2.0/dbhome_1/dbs/osbwsorcl.ora)';
restore database from tag='TAG20190507T163102';
recover database from tag='TAG20190507T163102';
release channel ch1;
}
说明：上图中的tag值相当于每个备份的ID号，通过rman命令list backup列举出所有的备份文件（参考4.5章节样例），根据自己需要选择需要恢复的文件（需要确保与前面恢复的控制文件是一致的），记下其tag值

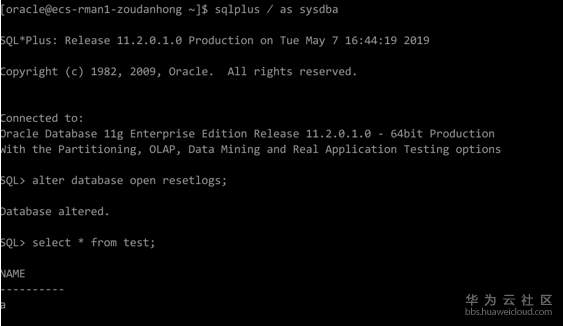

打开数据库，查询2.3中修改后的数据库已经正确恢复到2.1创建时的状态
alter database open resetlogs;
3 当前设备数据库备份后在另一台设备上恢复（Linux）
3.1 创建表和插入数据
参考2.1章节。
3.2 oracle安装osb模块
参考2.2章节。记得要在两台设备上都要安装osb模块。
3.3 RMAN进行数据库备份到OBS桶
这里使用在2.3章节中备份的文件。
3.4 RMAN进行数据库从OBS桶中读取数据进行恢复操作

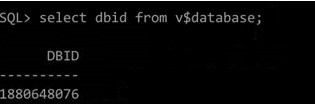

查看2.3章节中ECS1中数据库的dbid，并登录ECS2设备，将dbid设置到设备ECS2中
select dbid from v$database;
set dbid=XXX;
执行命令关闭数据库
shutdown immediate;
执行命令使数据库至nomount状态
startup nomount;

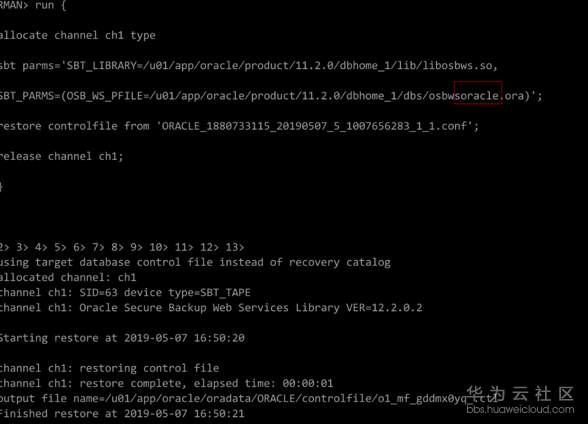

然后执行如下命令从华为OBS恢复controlfile文件，其中controlfile名称，通过在ECS1上执行rman命令list backup列举出所有的备份文件（参考4.5章节样例），参考2.3章节中备份命令中的备份文件的命名规则设置，根据自己需要选择需要恢复的文件，记下其Handle名称。
其中标红的部分osbwsoracle与数据库名有关，根据ECS2实际值进行修改，注意与ECS1不同。
run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=/u01/app/oracle/product/11.2.0/dbhome_1/lib/libosbws.so,
SBT_PARMS=(OSB_WS_PFILE=/u01/app/oracle/product/11.2.0/dbhome_1/dbs/osbwsoracle.ora)';
restore controlfile from 'ORACLE_1880733115_20190507_5_1007656283_1_1.conf';
release channel ch1;
}
切换数据库至mount状态，然后从OBS读取并恢复数据文件。特别注意的是，在执行restore和recover命令后，一定要加入 until sequence xxxx或者until SCN xxxx这个条件，其中 xxxx 为图中执行恢复数据后标红的实际值
其中标红的部分osbwsoracle与数据库名有关，根据ECS2实际值进行修改，注意与ECS1不同。
alter database mount;

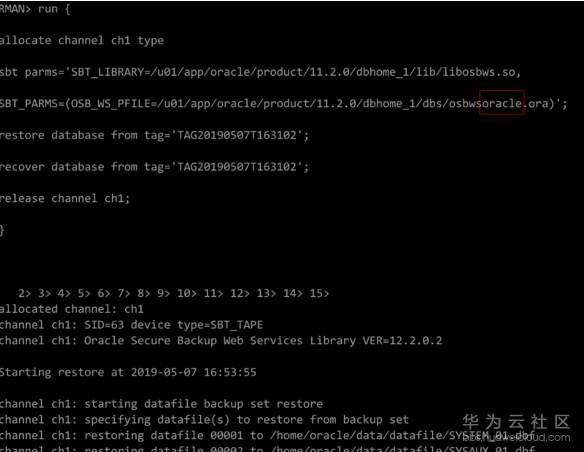

run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=/u01/app/oracle/product/11.2.0/dbhome_1/lib/libosbws.so,
SBT_PARMS=(OSB_WS_PFILE=/u01/app/oracle/product/11.2.0/dbhome_1/dbs/osbwsoracle.ora)';
restore database from tag='TAG20190507T163102';
recover database from tag='TAG20190507T163102';
release channel ch1;
}
说明：上图中的tag值相当于每个备份的ID号，通过rman命令list backup列举出所有的备份文件（参考4.5章节样例），根据自己需要选择需要恢复的文件（需要确保与前面恢复的控制文件是一致的），记下其tag值
打开数据库，查询2.3中被删除的数据库，已经正确恢复
alter database open resetlogs;

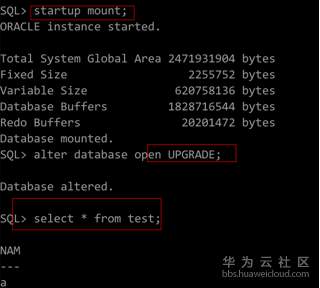

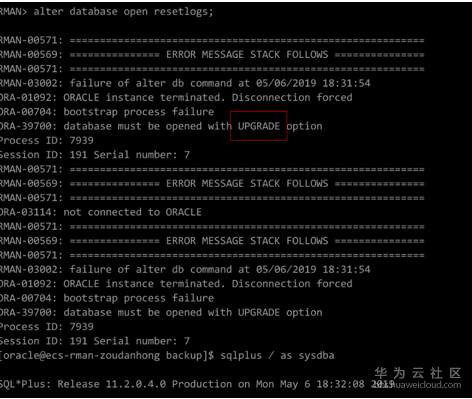

图中出现的UPGRADE错误，是由于两个设备的数据库版本不一致，相当于从ECS1的11.2.0.1.0的oracle版本恢复到ECS2的11.2.0.4.0的oracle版本，需要执行命令alter database open UPGRADE
4 当前设备上备份和恢复数据库（Windows）
说明：本例演示采用了Rracle-Raman默认无并发的设置，如果需要增加数据库备份和恢复的性能，需要设置并发数，具体参考5.3章节。另外，本例采用指定桶的方式，即将备份数据上传到指定的桶中，备份也可采用不指定桶的方式，具体请参考5.4章节。
4.1 创建表和插入数据
说明：在正常情况下，客户使用时可以略过本节，本节创建表和数据只为举例说明使用。
前提：
Oracle数据库安装完成。
创建表和插入数据过程：
1. oracle数据库安装完成

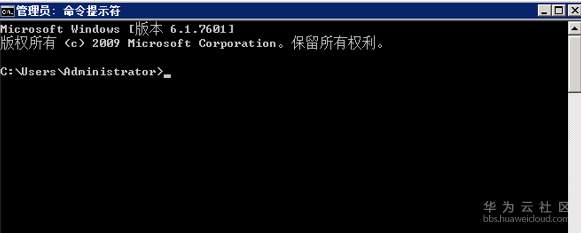

2. 打开cmd命令行

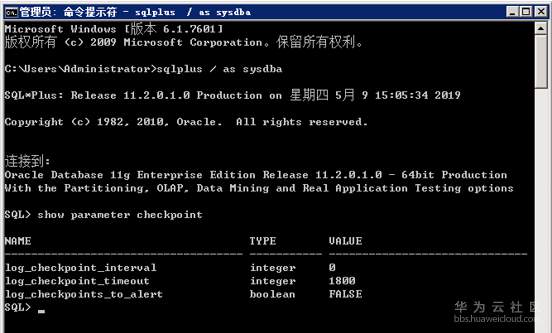

3. 进入数据库控制台，如果数据库还没有启动则需要执行 startup 命令启动数据库
sqlplus / as sysdba
show parameter checkpoint
4. 创建表和插入数据，效果如下，其中test为新建的表
select * from test
4.2 oracle安装osb模块
1. 设置ORACLE_HOME和ORACLE_SID变量

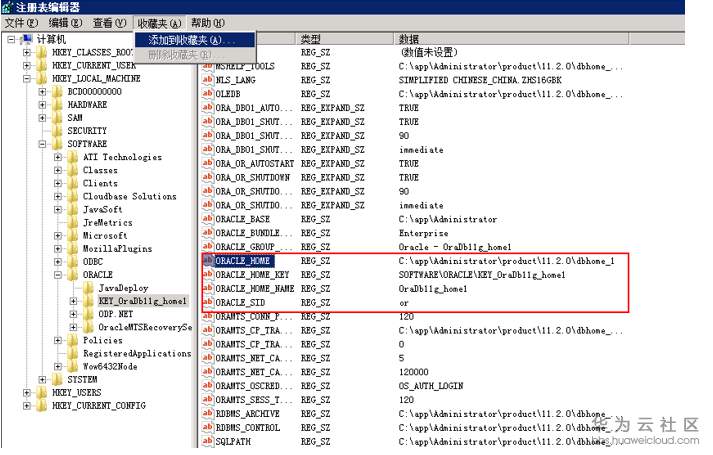

从注册表中找到这两个变量，记下实际值，并通过set命令设置到cmd中
2. 获取osb模块
此插件包可以从oracle官网获取最新版本（参考链接：https://docs.oracle.com/en/database/oracle/oracle-database/12.2/rcmrf/oracle-secure-backup-osb-cloud-module.html#GUID-964AADD2-3405-4476-8698-E9F2133CB5B7），也可从本文档最后的附录中获取。

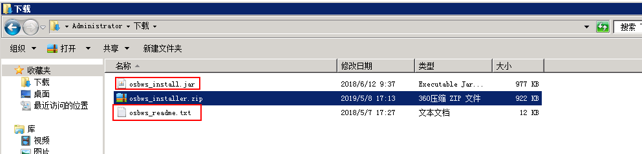

图中把插件osbws_installer.zip的压缩包解压

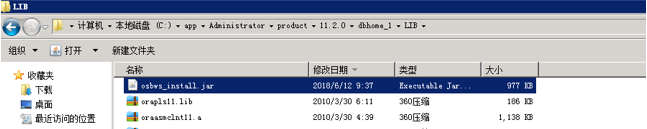

将解压后的文件osbws_install.jar复制到$ORACLE_HOME\lib目录下

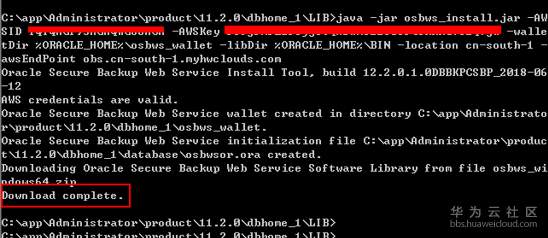

根据客户自己OBS服务的AK、SK、location和endpoint参数配置，进入$ORACLE_HOME\lib目录下执行OBS插件的安装命令
说明：AK、SK获取参考链接：https://support.huaweicloud.cn/utiltg-obs/obs_11_0004.html；
location、endpoint的获取参考链接：https://developer.huaweicloud.cn/endpoint）
java -jar osbws_install.jar -AWSID 客户AK -AWSKey 客户SK -walletDir %ORACLE_HOME%\osbws_wallet -libDir %ORACLE_HOME%\BIN -location OBS服务的地域 -awsEndPoint OBS服务的endpoint

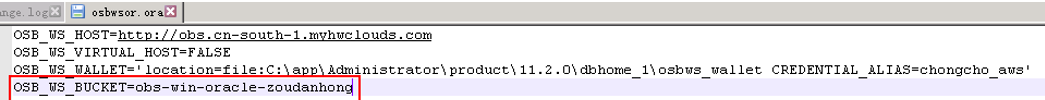

本例采用指定桶备份上传的方式，下图中指定桶obs-win-oracle-zoudanhong，桶location为cn-south-1。（即使用者需要保证在OBS平台下已经指定名称的桶，且桶区域与上一步OSB配置参数location一致，如果没有这样的桶，可在OBS平台新建一个桶）
4.3 RMAN进行数据库备份到OBS桶

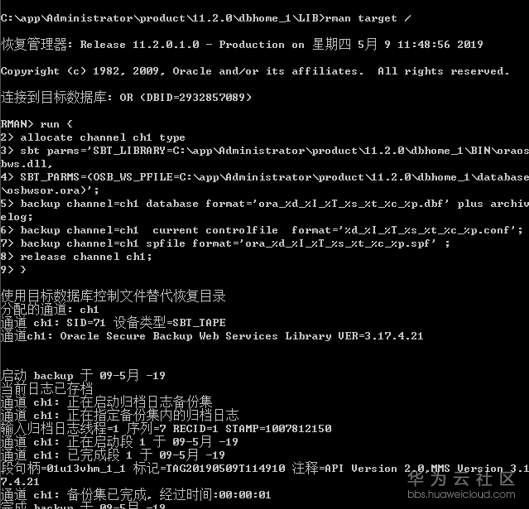

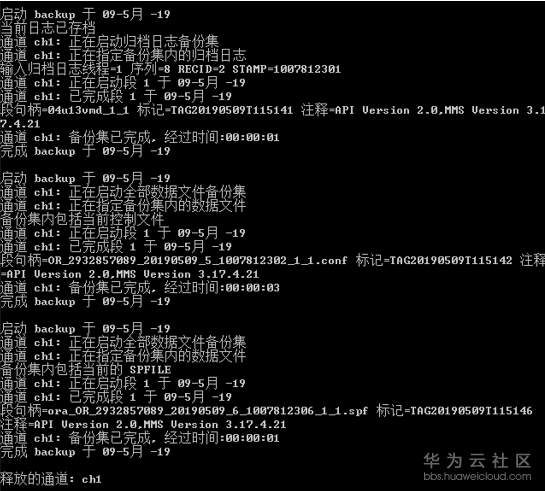

登录ECS1设备连接RMAN（连接命令rman target /），执行如下命令将数据库备份到OBS桶，其中标红的部分与数据库名有关，根据实际值进行修改。
run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=C:\app\Administrator\product\11.2.0\dbhome_1\BIN\oraosbws.dll,
SBT_PARMS=(OSB_WS_PFILE=C:\app\Administrator\product\11.2.0\dbhome_1\database\osbwsor.ora)';
backup channel=ch1 database format='ora_%d_%I_%T_%s_%t_%c_%p.dbf' plus archivelog;
backup channel=ch1 current controlfile format='%d_%I_%T_%s_%t_%c_%p.conf';
backup channel=ch1 spfile format='ora_%d_%I_%T_%s_%t_%c_%p.spf' ;
release channel ch1;
}

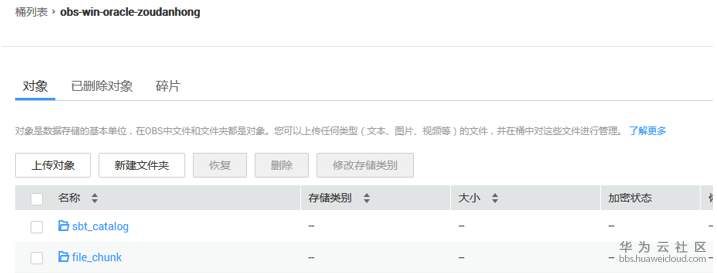

执行完成后，登陆OBS控制台，将会看指定桶obs-win-oracle-zoudanhong中已经生成了备份数据。
4.4 修改数据库数据

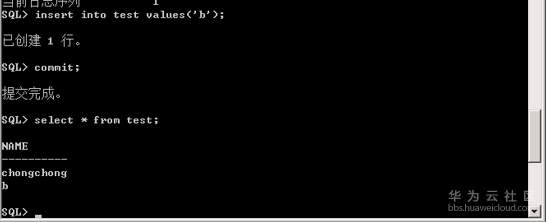

向原数据库中增加了一条数据b并提交数据
insert into test values('b');
commit;

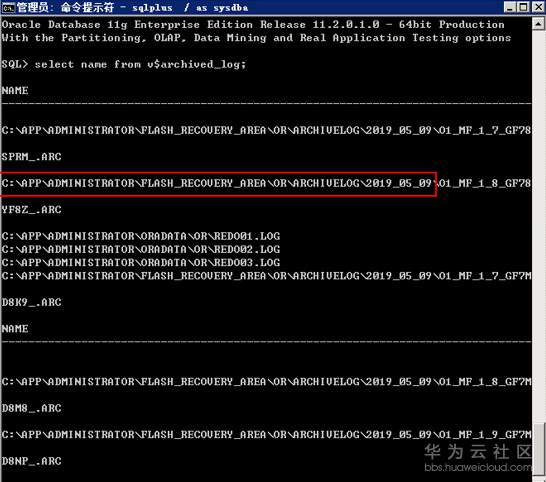

查询下图中的归档数据并删除（由于本机有最新的临时数据，为防止备份后的数据恢复后本地自动添加上最新临时数据，需要手工删除归档；异机恢复时不需要此步骤操作）

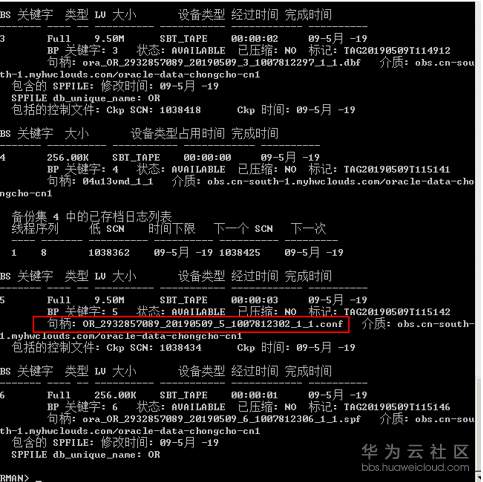

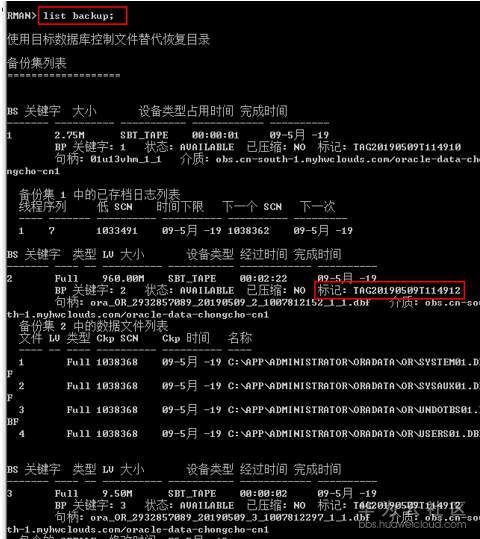

4.5 查询备份文件的handle名和TAG值
通过rman命令list backup列举出所有的备份文件，参考2.3中备份命令中的备份设置，根据自己需要选择需要备份的文件（需要确保与前面恢复的控制文件是一致的），记下其Handle名称和TAG值。
4.6 RMAN进行数据库从OBS桶中读取数据进行恢复操作
执行命令使数据库至nomount状态

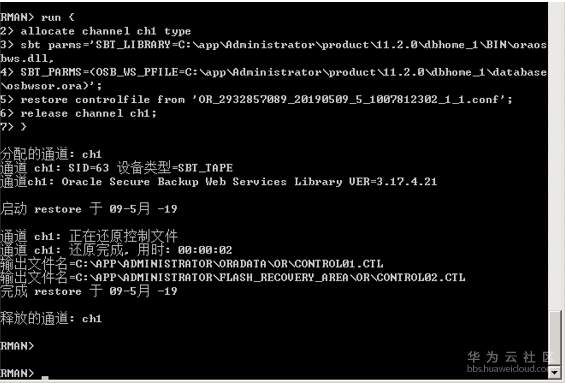

然后执行如下命令从华为OBS恢复controlfile文件，命令中的标红部分使用实际值，其中controlfile名称参考4.5章节
run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=C:\app\Administrator\product\11.2.0\dbhome_1\BIN\oraosbws.dll,
SBT_PARMS=(OSB_WS_PFILE=C:\app\Administrator\product\11.2.0\dbhome_1\database\osbwsor.ora)';
restore controlfile from 'OR_2932857089_20190509_5_1007812302_1_1.conf';
release channel ch1;
}

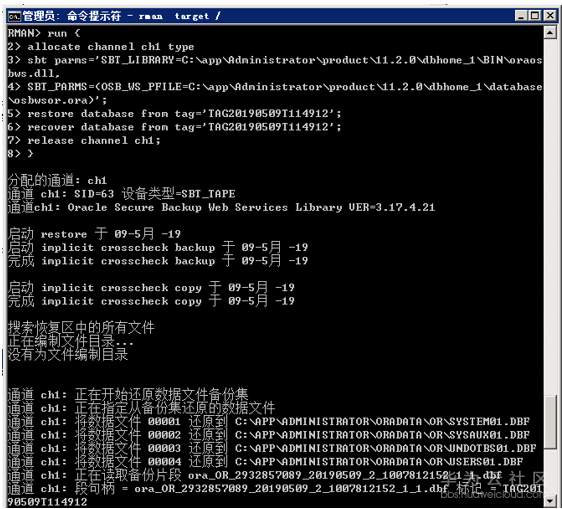

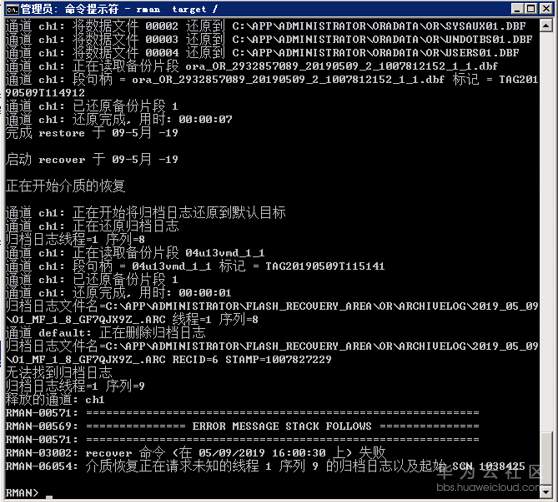

切换数据库至mount状态，然后从OBS读取并恢复数据文件。命令中的标红部分controlfile使用实际值，参考4.5章节

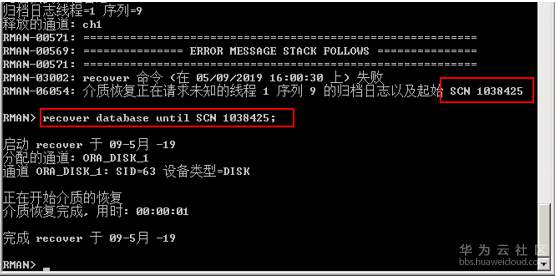

特别注意的是，在执行restore和recover命令后，一定要加入 until sequence xxxx 或者until SCN xxxx这个条件，其中 xxxx 为图中执行恢复数据后标红的实际值
alter database mount;
run {
allocate channel ch1 type
sbt parms='SBT_LIBRARY=C:\app\Administrator\product\11.2.0\dbhome_1\BIN\oraosbws.dll,
SBT_PARMS=(OSB_WS_PFILE=C:\app\Administrator\product\11.2.0\dbhome_1\database\osbwsor.ora)';
restore database from tag='TAG20190509T114912';
recover database from tag='TAG20190509T114912';
release channel ch1;
}

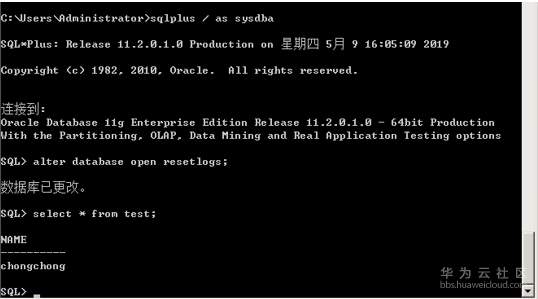

打开数据库，查询2.3中修改后的数据库已经正确恢复到2.1创建时的状态
alter database open resetlogs;
5 注意事项
5.1 oracle的自带osb模块在安装时长时间download无反应
oracle12以上的版本中自带了osb模块，如果安装时长时间download无反应，可以考虑去官网下载最新osb模块进行安装，或使用代理服务器进行安装。
注：通常上午下载速度较快
5.2 数据库所在的设备与OBS桶不在一个区域，备份恢复时间长
数据库所在的设备与OBS桶不在一个区域，比如数据库安装在华北的虚拟机，而将数据备份到华南的OBS桶，则在备份和恢复时由于网速的关系，耗费时间较长。
解决方案：建议数据库和OBS桶在同一个区域，或者是较近的区域。
5.3 oracle数据库备份和恢复默认没有并发，如果要提高带宽性能，需要增加并发设置
目前实测最高的数据库备份上传带宽性能最高在8Gbit/s，最高的数据库恢复下载带宽性能最高在17Gbit/s，并发数在15并发左右。
登录rman，先进行osb对接和并发参数配置，此处以并发数15为例：
configure channel device type sbt parms='SBT_LIBRARY=/u01/app/oracle/product/11.2.0/dbhome_1/lib/libosbws.so ENV=(OSB_WS_PFILE=/u01/app/oracle/product/11.2.0/dbhome_1/dbs/osbwsdb.ora)';
configure default device type to SBT;
configure device type SBT parallelism 15;
备份命令如下：
backup database format='ora_%d_%I_%T_%s_%t_%c_%p.dbf' plus archivelog;
backup current controlfile format='%d_%I_%T_%s_%t_%c_%p.conf';
backup spfile format='ora_%d_%I_%T_%s_%t_%c_%p.spf';
恢复时命令如下，其中红色部分根据实际情况填写：
restore controlfile from 'DB_1771527802_20190513_932_1008137953_1_1.conf';
restore database from tag='TAG20190513T035229';
recover database from tag='TAG20190513T035229';
5.4 oracle数据库备份和恢复优先采用指定OBS桶的方式进行备份和恢复
oracle数据库备份和恢复对接OBS桶，可以采用指定已存在的OBS桶进行对接，也可以不指定OBS桶的方式进行对接，如果采用后一种方式，则OSB插件会根据就否存在oracle-data-account为前缀，且桶所在区域与OSB插件配置时的location一致的桶，如果存在就直接使用此OBS桶，如果不存在会根据oracle-data-account前缀和OSB插件配置时的location新创建一个OBS桶。oracle-data-account中的account与OSB插件生成的配置文件中的“CREDENTIAL_ALIAS”有关。
注：目前不指定桶的方式可能会出现一些由于OSB插件造成的不可控的问题，建议使用指定桶的方式进行备份和恢复。

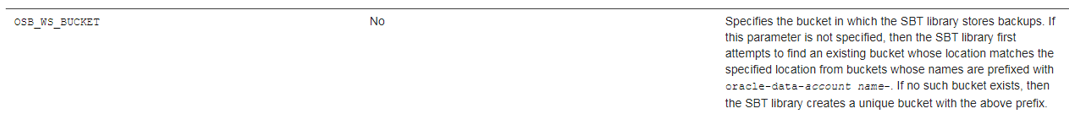

具体信息还可参考oracle官网对指定桶参数OSB_WS_BUCKET的介绍：https://docs.oracle.com/database/121/RCMRF/web_services.htm#RCMRF90491
6 附录
osb模块下载参考链接：https://chongchongbucket005.obs.cn-north-1.myhuaweicloud.com/oracle/osbws_installer.zip
