【摘要】 用canvasAPI实现echarts简易图表

logo.jpg示例代码托管在:http://www.github.com/dashnowords/blogs

博客园地址:《大史住在大前端》原创博文目录

华为云社区地址:【你要的前端打怪升级指南】

【带着canvas去流浪】(2)绘制折线图一. 任务说明二. 重点提示三. 示例代码3.1 一般折线图3.2 用贝塞尔曲线绘制平滑折线图四. 大数据量场景

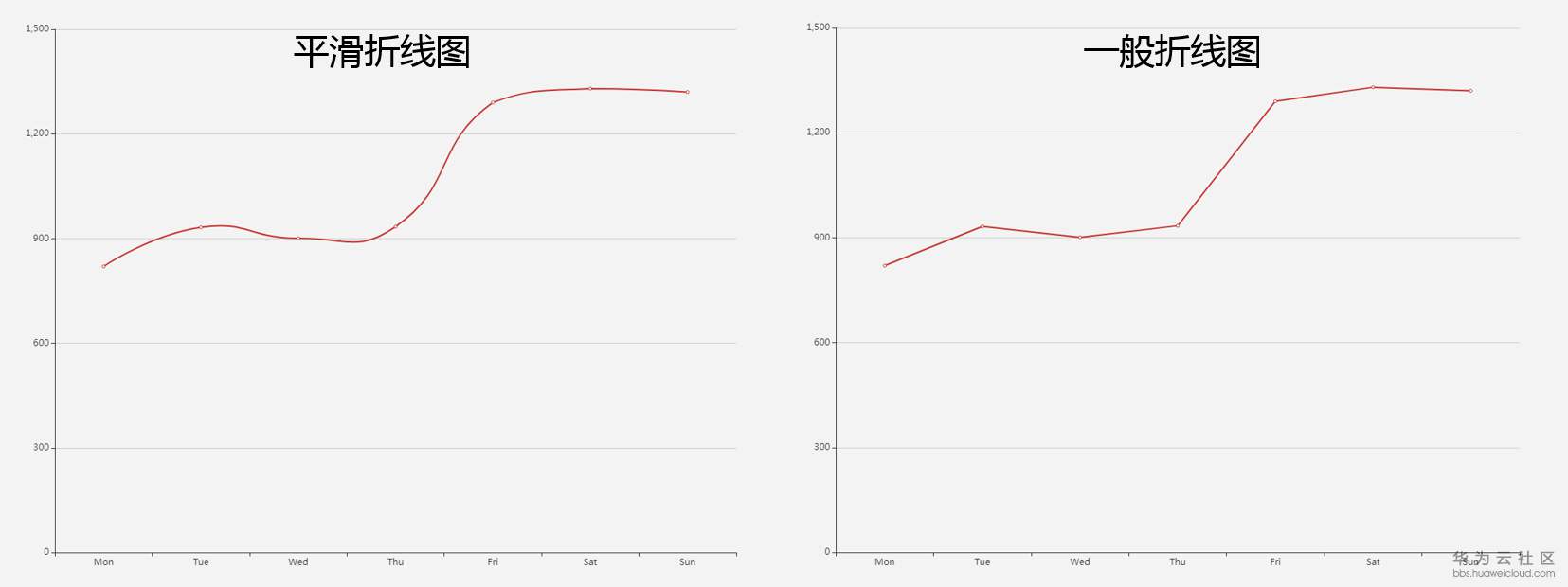

一. 任务说明


二. 重点提示

一般折线图是比较好实现的,只需要调用最基本的moveTo()lineTo( )方法来绘制即可。平滑折线图是一个难点,需要借助贝塞尔曲线来进行绘制,此时每段曲线的控制点算法就成了核心难点,对原理感兴趣的读者可以自行研究,本文直接利用算法的结论来进行实现。

上一节中为了以文字中点为参考,在绘制x轴文字时采用的方法是用measureText( )方法测量文字的宽度,然后偏移该距离的一半来达到效果,事实上我们可以通过设置textAlign属性为'center'来达到以文字宽度方向中线为参考点的绘制。

context.textAlign = 'center';
context.drawText('Hello world',x ,y);

三. 示例代码

坐标轴及绘图参数设置请直接参见【带着canvas去流浪】(1)绘制柱状图或在示例demo中查看。

3.1 一般折线图

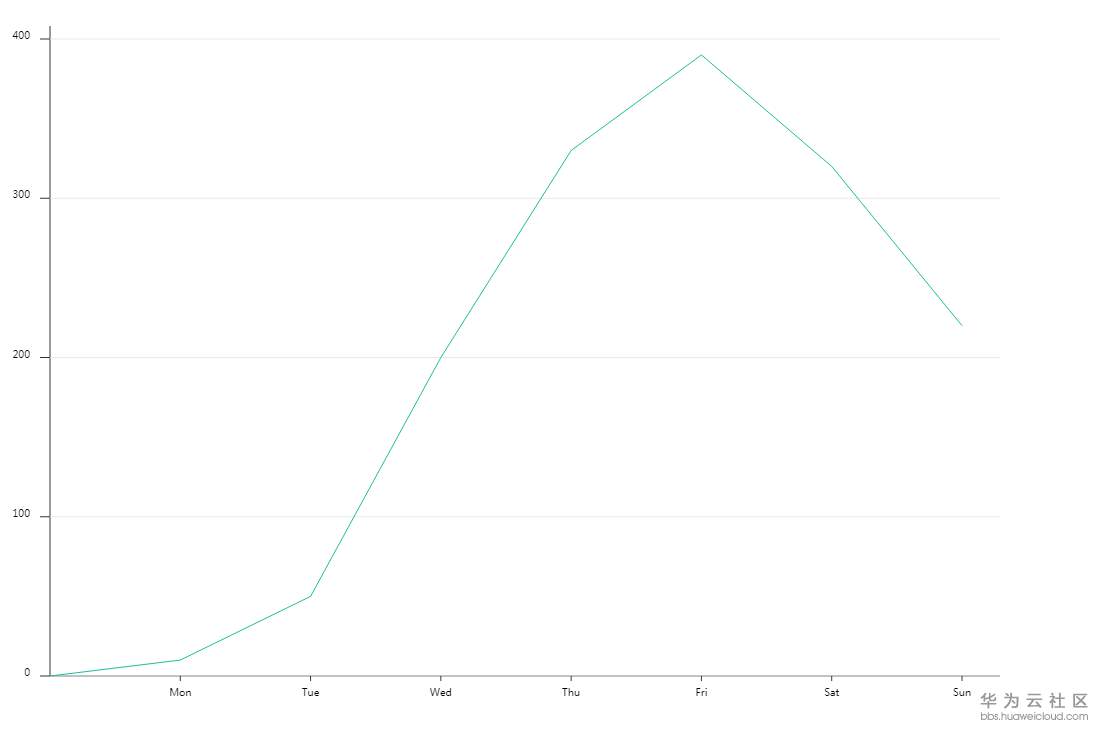

折线图数据绘制示例代码:

/**
* 绘制数据
*/
function drawData(options) {
   let data = options.data;//数据点坐标
   let xLength = (options.chartZone[2] - options.chartZone[0])*0.96;//线段尾部留白后x轴长
   let yLength = (options.chartZone[3] - options.chartZone[1])*0.98;//线段尾部留白后y轴长
   let gap = xLength / options.xAxisLabel.length;//x轴间隙
   //缓存从数据值到坐标距离的比例因子
   let yFactor =(options.chartZone[3] - options.chartZone[1]) *0.98  /  options.yMax
   let activeX =  0;//记录绘制过程中当前点的坐标
   let activeY =  0;//记录绘制过程中当前点的y坐标
   context.strokeStyle = options.barStyle.color || '#1abc9c'; //02BAD4
   context.strokeWidth = 2;
   context.beginPath();
   context.moveTo(options.chartZone[0],options.chartZone[3]);//先将起点移动至0,0坐标
   for(let i = 0; i < data.length; i++){
       activeX = options.chartZone[0] + (i + 1) * gap;
       activeY = options.chartZone[3] - data[i] * yFactor;
       context.lineTo(activeX, activeY);
    }
    context.stroke();
   }


3.2 用贝塞尔曲线绘制平滑折线图

一般折线图连接点部分非常生硬,更多的场景下我们更希望曲线相对平滑,这时候就需要用到贝塞尔曲线来进行绘制,关于控制点的确定可参考文章【怎样确定贝塞尔曲线的控制点】

关于Canvas图形绘制中坐标系的一点提示

为了将参数集中,options对象中记录的数据坐标是相对于我们自己绘制的坐标系的,为了使用canvas绘图上下文中的贝塞尔曲线绘制函数,需要在绘制时将数据点的坐标值转换为相对于canvas的坐标值。

本文示例中采用的基本算法为(为复现绘制过程,直接采用面向过程的编程方式):

  1. 绘制x轴文字时记录相对于可视坐标系的坐标值,并存储于options.xAxisPos数组中。

  2. 由于数据点是对齐x轴文字来绘制的,所以options.xAxisPosoptions.data中存储的坐标对就是数据点在可视坐标中的坐标点。

  3. 遍历数据坐标点,计算使用三次贝塞尔曲线连接相邻点时的控制点的坐标,此时控制点坐标是相对于可视坐标系的,再经过坐标变换函数transToCanvasCoord( )处理将坐标数值转换为相对于canvas坐标系的数值。

  4. 使用context.bezierCurveTo(c1x, c1y, c2x, c2y, dx dy)函数来绘制拟合曲线。

示例代码为:

/**
* 三次贝塞尔曲线数据拟合
*/
function drawDataWithCubicBezier(options) {
   //计算用于绘图的数据点和控制点坐标
   let drawingPoints = calcControlPoints(options);
   //设置绘图样式
   context.strokeStyle = options.barStyle.color || '#1abc9c'; //02BAD4
   context.strokeWidth = 4;
   context.beginPath();
   context.moveTo(options.chartZone[0],options.chartZone[3]);//先将起点移动至0,0坐标
   //逐个连接相邻坐标点
   for(let i = 1; i < drawingPoints.length; i++){
      context.bezierCurveTo(drawingPoints[i-1].cp1x, drawingPoints[i-1].cp1y, drawingPoints[i-1].cp2x, drawingPoints[i-1].cp2y, drawingPoints[i].dx, drawingPoints[i].dy);
   }
   //绘制线条
   context.stroke();
}

/**
* 计算控制点
* 本例采用的算法,在每个点计算时需要用到该点左侧1个点和右侧2个点的坐标信息,影响边界点的绘制,本例中采用的方法为直接复制边界点坐标来简化边界点的坐标求值。
*/
function calcControlPoints(options) {
   let results = [];
   let y = options.data;
   let x = options.xAxisPos;
   //补充左值
   y.unshift(y[0]);
   x.unshift(0);
   //补充右值
   x.push(x[y.length - 1]);
   x.push(x[y.length - 1]);
   y.push(y[y.length - 1]);
   y.push(y[y.length - 1]);
   //计算用于绘制曲线的坐标点及控制点坐标值
   for(let i = 1; i < y.length - 2; i++){
       results.push({
           dx:transToCanvasCoord(x[i], 'x'),
           dy:transToCanvasCoord(y[i]),
           cp1x:transToCanvasCoord(x[i] + (x[i+1] - x[i-1]) / 4,'x'),
           cp1y:transToCanvasCoord(y[i] + (y[i+1] - y[i-1]) / 4),
           cp2x:transToCanvasCoord(x[i+1] - (x[i+2] - x[i]) / 4,'x'),
           cp2y:transToCanvasCoord(y[i+1] - (y[i+2] - y[i]) / 4),
       })
   }
   console.log(results)
   return results;
}

/**
* 将坐标转换为相对canvas的坐标
* @param  {[type]} coord 相对于可视坐标系的值
* @param  {[type]} flag  标记转换x坐标还是y坐标
*/
function transToCanvasCoord(coord,flag) {
   let xLength = (options.chartZone[2] - options.chartZone[0])*0.96;
   let yLength = (options.chartZone[3] - options.chartZone[1])*0.98;
   let yFactor =(options.chartZone[3] - options.chartZone[1]) *0.98  /  options.yMax;
   if (flag === 'x') {
       return coord + options.chartZone[0];
   }
   return options.chartZone[3] - coord * yFactor;
}

Tips:

  1. 在实际开发中,反复出现的计算结果可以通过闭包的形式缓存下来,例如本例中transToCanvasCoord( )函数中前半部分的计算实际上每次进行坐标转换时都会计算,这是没必要的。

  2. 上例中的算法在计算控制点时是以当前点x[i]计算连接x[i]x[i+1]时的控制点坐标并进行保存,而绘图时当循环变量为i时,drawingPoints[i]中存储的控制点坐标,是连接至(x[ i+1 ],y[ i+1 ])时的控制点,所以取用参数时需要错一位。当然也可以在计算drawingPoints时直接按需存储即可。

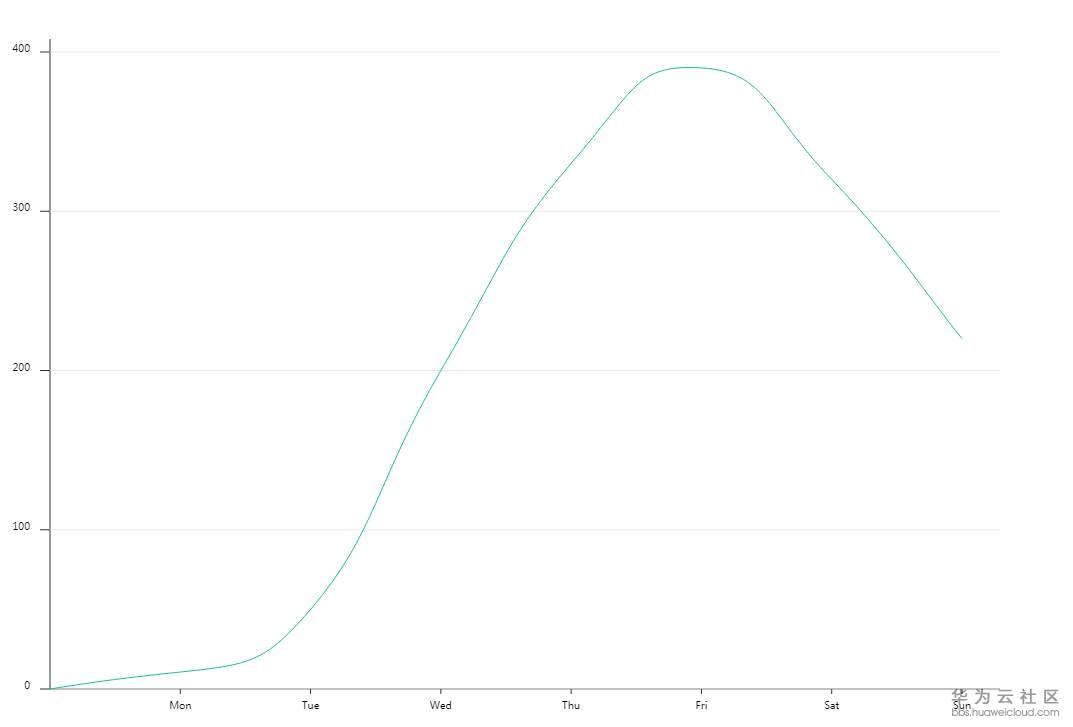

在浏览器中可以看到曲线拟合的绘制效果:


四. 大数据量场景

面对大数据量的可视化展现或是在交互后出现重绘时,就极容易造成主线程阻塞,这是需要极力避免的。常见的处理思路有以下几种:

  1. 数据采样并重新拟合以减少绘图数据点,也就是从源数据到绘图数据进行映射,毕竟显示器分辨率就那么高,过大的数据量加重了数据损失,却并不一定能在视觉和效果上获得对应的提升。

  2. 将大数据量及耗时的处理发送至webWorker中,利用工作线程来处理计算密集型任务。

  3. 将同步的绘图任务分解为若干个异步的子任务来执行,避免阻塞主线程。

笔者阅历有限,并没有生产环境的大数据量绘制的性能优化实战经验,能想到的就是上面几点,非常欢迎有相关经验的读者交流讨论。
