Istio如何使用相同的端口访问网格外服务
1.1、背景
写这篇文章的目的是为了说明以下问题：如何使用TCP协议相同的端口访问网格外多个服务？ 这是最近直播的时候有一个同学提出的，当时我没有完全明白，“访问多集群” 的意思。后来仔细思考了一下，问题应该就是Istio服务网格内如何通过相同的协议，端口访问不同的服务。
1.2、使用场景
肯定会有人回答，既然相同的端口不能使用，何不换一个端口呢，这样做也是一种解决方法。我在想有一些场景一定没法或者不方便绕过去。
1) 假如同一个网格内部署了生产，测试，开发三套环境，都需要通过3306端口访问对应环境的mysql数据库。
2) 假如同一个网格内部署了生产，测试，开发三套环境，都需要通过6379端口访问对应环境的redis。
在微服务盛行的今天，往往需要团队之间协作，没办法保证所有的微服务都运行在同一服务网格内。尤其是中间件服务，作为公司公共服务，一定是业务共享的。既然我们不可避免的需要使用相同的端口，访问外部服务，接下来告诉大家两种方案解决以上问题。
1.3、解决方案
通过相同的端口443访问 https://github.com 和 https://www.huaweicloud.cn，从网格内访问外部服务，需要分别创建对应的ServiceEntentry：
1) www.huaweicloud.cn
cat <<EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: hwcloud
spec:
hosts:
- www.huaweicloud.cn
ports:
- number: 443
name: tcp
protocol: TCP
resolution: DNS
location: MESH_EXTERNAL
EOF
2) github.com
cat <<EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: github
spec:
hosts:
- github.com
ports:
- number: 443
name: tcp
protocol: TCP
resolution: DNS
location: MESH_EXTERNAL
EOF
两条规则建好之后，等待pilot将新的配置下发到所有的proxy，我们通过sleep pod验证连通性
$ kubectl exec sleep-754684654f-trpt2 -- curl -sL -o /dev/null https://www.huaweicloud.cn –v
…
< HTTP/1.1 200 OK
< Server: NWSs
< Date: Fri, 21 Dec 2018 02:23:11 GMT
< Content-Type: text/html;charset=utf-8
< Content-Length: 703122
< Connection: keep-alive
< Cache-Control: public, max-age=600
< Expires: Fri, 21 Dec 2018 02:33:10 GMT
< Last-Modified: Thu, 20 Dec 2018 10:30:00 GMT
< X-NWS-LOG-UUID: 0d13017f-8767-4399-a509-6c11b2a9f3d0
< Access-Control-Allow-Origin: *
< dl-from: qcloud
< X-Cache-Lookup: Hit From Disktank3
< X-Via: LIANTONG-HENAN_171(200:hit)
<
{ [15930 bytes data]
* Connection #0 to host www.huaweicloud.cn left intact
kubectl exec sleep-754684654f-trpt2 -- curl -sL -o /dev/null https://github.com –v -k
…
< HTTP/1.1 404 Not Found
< Server: NWSs
< Date: Fri, 21 Dec 2018 02:29:26 GMT
< Content-Type: text/html
< Content-Length: 52
< Connection: keep-alive
< X-NWS-LOG-UUID: b283fee3-89e0-48bc-8d6e-0c3a68ecc4bf
< X-Via: LIANTONG-HENAN_25(404:hit)
<
{ [52 bytes data]
* Connection #0 to host github.com left intact
由此可见可以在网格内部访问https://www.huaweicloud.cn，但是不可以访问https://github.com. 这里有一个原因是istio会将ServiceEntry规则按照创建时间排序，创建时间较早的优先级高，所以先创建的 hwcloud ServiceEntry生效。
可以查看sleep pod上的配置来确认：listener配置只有到华为云的cluster"outbound|443||www.huaweicloud.cn"
$ istioctl pc listener sleep-754684654f-trpt2 --address=0.0.0.0 --port=443 -ojson
[
{
"name": "0.0.0.0_443",
"address": {
"socketAddress": {
"address": "0.0.0.0",
"portValue": 443
}
},
"filterChains": [
{
"filters": [
{
"name": "mixer",
…
},
{
"name": "envoy.tcp_proxy",
"config": {
"access_log": [
{
…
}
],
"cluster": "outbound|443||www.huaweicloud.cn",
"stat_prefix": "outbound|443||www.huaweicloud.cn"
}
}
]
}
],
…
}
]
为了同时访问两者，这里我提供两种方法：
1.3.1创建ServiceEntry时指定Address

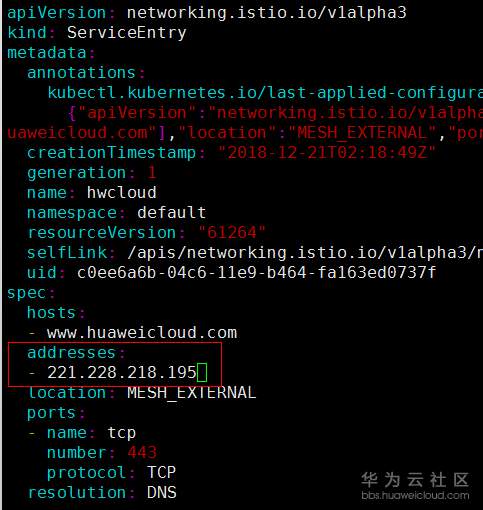

查询www.huaweicloud.cn域名绑定的ip地址，选择一个或者多个更新hwcloud ServiceEntry

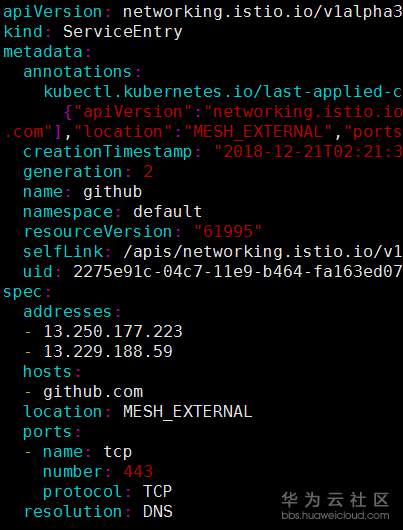

同样的方法更新 github

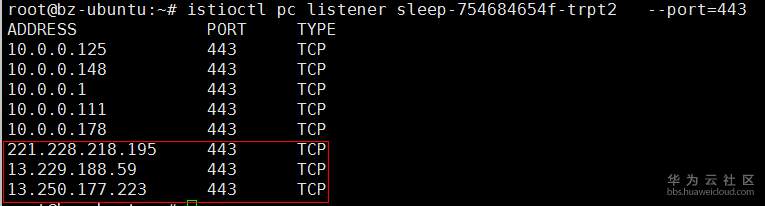

验证https://www.huaweicloud.cn和https://github.com均可以从网格内访问，因为指定了spec.addresses 后，pilot生成listener使就会使用指定的ip地址代替‘0.0.0.0’的全匹配方式。
虽然着这种方式一定程度上可以解决同一端口访问外部服务的需求。但是由于需要提前设置ip地址，所以在ip经常变动的场景下缺少灵活性。下面提供一种更灵活的方法。
1.3.2 指定ServiceEntry的作用域
Istio社区最近实现了网络的配置作用域特性：https://github.com/istio/istio/pull/10287, 允许用户设置相应规则的作用域范围。
目前 ServiceEntry，VirtualService，Gateway， DestinationRule等都可以通过spec.configScope设置作用范围。ConfigScope 可以设置为"PUBLIC"，"PRIVATE"类型。
"PUBLIC" 表示规则对网格内所有的工作负载可见，这也是默认值。
"PRIVATE" 表示规则仅对同一namespace下面的工作负载可见。
因此可以利用ConfigScope将github以及hwcloud都设置成PRIVATE，分别创建在两个不同的namespace下面。这样也可以做到ns1内的工作负载访问https://github.com, ns2内的工作负载访问https://www.huaweicloud.cn .
cat <<EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: github
namespace： ns1
spec:
hosts:
- github.com
ports:
- number: 443
name: tcp
protocol: TCP
resolution: DNS
location: MESH_EXTERNAL
configScope: PRIVATE
EOF
cat <<EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: hwcloud
namespace： ns2
spec:
hosts:
- www.huaweicloud.cn
ports:
- number: 443
name: tcp
protocol: TCP
resolution: DNS
location: MESH_EXTERNAL
configScope: PRIVATE
EOF
ConfigScope这种方式非常适合前面提到的场景：在同一个微服务网格内同时部署生产，测试环境, 并且生产，测试环境都需要调用对应环境的中间件服务(缓存，数据库，MQ等)。
1.4、小结
Istio服务网格内，端口冲突导致的服务连通性问题非常常见，但是千变万化都逃不过Listener - Route – Cluster – Endpoint, Envoy的所有功能归根到底都是通过这四种配置控制。社区提供的命令行工具：istioctl可以很方便的能够解析出Envoy的配置，便于快速定位问题。Ref：https://istio.io/help/ops/traffic-management/proxy-cmd/
