1 简介

分布式数据库中间件 DDM

分布式数据库中间件（Distributed Database Middleware）是解决数据库容量、性能瓶颈和分布式扩展问题的中间件服务，提供分库分表、读写分离、弹性扩容等能力，应对海量数据的高并发访问场景，有效提升数据库读写性能。

MySQL Router

mysql-router是mysql官方的轻量级的中间件，用于取代MySQL Proxy应用程序像访问MySQL一样访问MySQL Router，由MySQL Router将数据转发给后端的DDM节点，实现Sidecar模式负载均衡。

Sidecar模式是一种从应用程序本身剥离应用程序功能作为单独进程的方法。此模式允许我们向应用无侵入添加多种功能，从而无需向应用程序添加其他配置代码。建议MySQL Router与应用程序部署在同一台机器做Sidecar模式负载均衡，相对于服务端形式的负载均衡，Sidecar模式实现负载均衡可以缩短调用链路，减少服务端中心节点的压力，去中心化，使用更加可靠更加高效。

参考资料：

分布式数据（DDM）

https://www.huaweicloud.cn/product/ddm.html

MySQL Router文档

https://dev.mysql.com/doc/mysql-router/8.0/en/

https://dev.mysql.com/doc/mysql-router/8.0/en/mysql-router-conf-options.html

mysql-router-8.0.11-linux-glibc2.12-x86-64bit.tar.gz

2 部署Mysql-Router服务

# 解压安装程序文件

tar -xzvf mysql-router-8.0.11-linux-glibc2.12-x86-64bit.tar.gz

# 重命名安装文件夹

mv mysql-router-8.0.11-linux-glibc2.12-x86-64bit /usr/local/mysqlrouter

# 创建日志和配置相关文件存放目录

cd /usr/local/mysqlrouter

mkdir logs

mkdir etc

# 利用模板文件创建配置文件

cp /usr/local/mysqlrouter/share/doc/mysqlrouter/sample_mysqlrouter.conf ./etc/mysqlrouter.conf

# 启动 mysql router

/usr/local/mysqlrouter/bin/mysqlrouter -c /usr/local/mysqlrouter/etc/mysqlrouter.conf &

3配置文件详解

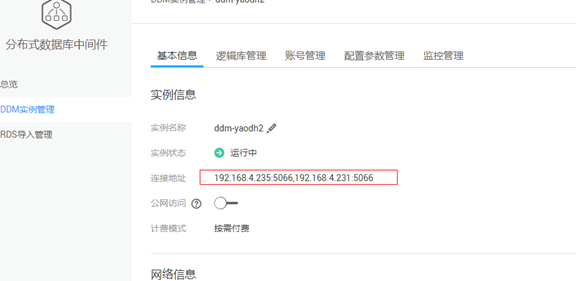

首先，获取DDM连接串，如下图所示

下面详细介绍mysql-router三种配置方式:

I、作为中心代理节使用

mysql-router绑定IP不限制，即监听所有ip，任意节点都可以访问，作为数据库访问代理，轮询DDM各个节点。其中，destinations为上文获得的DDM连接串。

vi /usr/local/mysqlrouter/etc/mysqlrouter.conf

[DEFAULT]
logging_folder = /usr/local/mysqlrouter/log/
plugin_folder = /usr/local/mysqlrouter/lib/mysqlrouter/
config_folder = /usr/local/mysqlrouter/etc/
runtime_folder = /usr/local/mysqlrouter/run/

[logger]
level = INFO

# 负载均衡配置
[routing:balancing]
# 绑定的IP地址
bind_address=0.0.0.0
# 监听的端口
bind_port = 7002
# 连接超时时间（秒）
connect_timeout = 3
# 最大连接数
max_connections = 100
# 后端服务器地址.默认读进行轮询
destinations = 192.168.4.235:5066,192.168.4.231:5066
# 路由策略
routing_strategy=round-robin

[keepalive]
interval = 60

连接示例：

[root@xxx ]# ./mysql -uddmtest -h128.11.2.2 -P7002 -p
Enter password:

mysql>

128.11.2.2为Mysql Router所在IP

II、作为本地数据库代理使用

mysql-router绑定本地地址127.0.0.1，作为本地数据库访问代理，仅允许当前节点访问数据库。其要求需要访问数据库的应用与router部署在同一节点，更安全可靠。

vi /usr/local/mysqlrouter/etc/mysqlrouter.conf

[DEFAULT]
logging_folder = /usr/local/mysqlrouter/log/
plugin_folder = /usr/local/mysqlrouter/lib/mysqlrouter/
config_folder = /usr/local/mysqlrouter/etc/
runtime_folder = /usr/local/mysqlrouter/run/

[logger]
level = INFO

# 负载均衡配置
[routing:balancing]
# 绑定的IP地址
bind_address=127.0.0.1
# 监听的端口
bind_port = 7002
# 连接超时时间（秒）
connect_timeout = 3
# 最大连接数
max_connections = 100
# 后端服务器地址.默认读进行轮询
destinations = 192.168.4.235:5066,192.168.4.231:5066
# 路由策略
routing_strategy=round-robin

[keepalive]
interval = 60

连接示例：

[root@xxx ]# ./mysql -uddmtest -h127.0.0.1 -P7002 -p
Enter password:

mysql>

mysql客户端与Mysql Router在同一节点。

III、作为本地数据库代理，使用Unix sockets连接（推荐）

mysql-router不绑定ip和端口，只使用Unix sockets连接，这样可以不经过tcp协议转发数据，只走操作系统socket通道，更加高效。其同样要求需要访问数据库的应用与router部署在同一节点，但是安全可靠，且高效。

 vi etc/mysqlrouter.conf

[DEFAULT]
logging_folder = /usr/local/mysqlrouter/log/
plugin_folder = /usr/local/mysqlrouter/lib/mysqlrouter/
config_folder = /usr/local/mysqlrouter/etc/
runtime_folder = /usr/local/mysqlrouter/run/

[logger]
level = INFO

# 负载均衡配置
[routing:balancing]
# 绑定的IP端口
socket = /tmp/mysqlrouter.sock
# 连接超时时间（秒）
connect_timeout = 3
# 最大连接数
max_connections = 100
# 后端服务器地址.默认读进行轮询
destinations = 192.168.4.235:5066,192.168.4.231:5066
# 路由策略
routing_strategy=round-robin

[keepalive]
interval = 60

其中，destinations为上文获得的DDM连接串

连接示例

[root@xxx ]# ./mysql -uddmtest -p -S /tmp/mysqlrouter.sock
Enter password:

mysql>

mysql客户端与Mysql Router在同一节点。
