虚拟机从网卡路由问题

近期有很多同事在使用虚拟机双网卡特性的时候，出现了一些问题。我趁此机会写一篇从网卡的短文，希望对大家有所帮助。

大家碰到的问题，可以归结为几类：

1、  已经添加了从网卡，为什么流量不走从网卡？

2、  已经配置了从网卡的IP，为什么报文不带着从网卡的IP出去？

3、  从网卡应该如何使用？

可能这些问题对于做网络的同事来说，比较简单，但是对于写代码出身的同事来说，需要先了解一下路由交换的概念。

路由交换是什么？一个数据包，网络如何转发它？主要是根据报文头的目的mac地址和目的IP地址进行匹配，符合匹配条件的，就做Forward的action——修改目的mac从接口发出去。服务器的协议栈其实也是类似的原理。

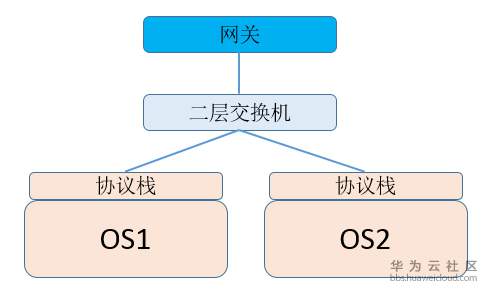

当OS1想要发送数据包，数据包走到OS1的协议栈，此时协议栈会做一个判断：

Ø  如果是发送给同网段的IP地址，则直接二层广播获取对方的mac，封装报文后发出

Ø  如果是发给不同网段的IP地址，则查询路由表，确定发文的下一跳IP（俗称网关），然后通过二层广播获取下一跳IP的mac地址，封装报文后发出

我们再回到双网卡的问题上，当主机有双网卡时，便有2个不同网段的IP地址。如上文所述，报文从OS发出，先判断是不是同网段——2个地址都会判断。如果发现跟某一个网卡的IP地址是同网段，则从该网卡出，带着该网卡的IP地址。

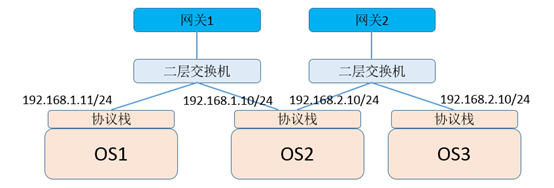

如下图，如果OS2要发送报文给192.168.1.11，经过匹配发现跟自己某一个网卡的IP地址192.168.1.10同网段，便会带着192.168.1.10的IP地址，封装192.168.1.11的mac将报文发出去。

所以，虚拟机添加了从网卡以后，哪怕没做任何配置，去访问跟从网卡同网段的IP地址也会从从网卡出去。

但是访问不同网段会如何？

如前面所述，会查询路由表，以确定下一跳。而虚拟机的路由表，在最开始系统会默认配置一条默认路由，指向主网卡的网关。

即，如果只是配置了从网卡，但是没有改变路由的情况下，跨网段的所有流量，依然全部都往主网卡发送。从主网卡主动出去的报文，都会带着主网卡的IP地址。这也是为什么加了从网卡以后，流量都不走的缘故。

那要如何才能使VM的流量从从网卡出去呢？

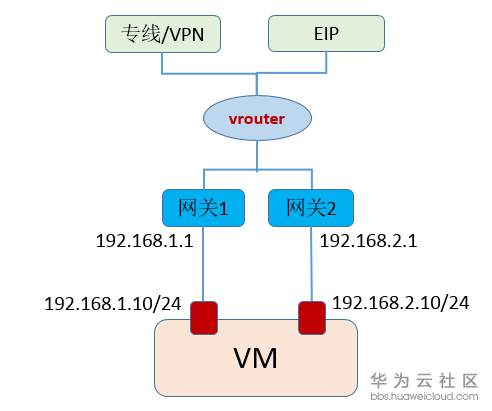

如图所示，假设VM的主网卡IP地址为192.168.1.10，从网卡为192.168.2.10，要想所有的流量从从网卡出去，则要将默认的网关改为192.168.2.1。如果要指定某一个网段从从网卡出去，则将该网段的下一跳路由改为192.168.2.1即可。不同的OS命令不一样，大家百度即可，我就不重复贴命令行了。

虚拟机主动发出报文，从哪一个网口出去，就带着这个网口的IP地址。

如果是回包，回包回程依然遵守前面路由的规则，但正常情况下回包报文的IP地址保持原访问的IP不变。即如果访问192.168.1.10的报文，哪怕从从网卡出去，报文的源地址依然保持192.168.1.10

一般从网卡要怎么用？

个人建议：

1、  对于安全要求比较高的应用，主网卡绑定EIP对外提供服务，从网卡跟后端虚拟机通讯

2、  对于有映射或者代理需求的业务，将虚拟机都配置从网卡，某网段路由指向某台虚拟机从网卡，流量流到该虚拟机做代理，从主网卡转出去
