制作CAD云桌面镜像

举报
工业云大湿兄 发表于 2018/09/03 20:16:31 2018/09/03
【摘要】 指导软件厂商合作伙伴制作GPU加速型的云桌面镜像。此类镜像与普通的ECS镜像不同,不能通用。完成所有操作可能需要将近两个小时,但是做好镜像后即可批量发放云桌面,并非需要重复的操作。

1    简介

操作场景

                 该任务指导合作伙伴将装有自己产品的ECS服务器封装成可以创建云桌面的镜像,便于以后批量发放给客户创建桌面用。总耗时约一到两个小时。请注意云桌面镜像与ECS镜像不同。

前提条件

                 请合作伙伴登录自己的华为云账号。

2      创建并配置ECS(所需时间约10分钟)

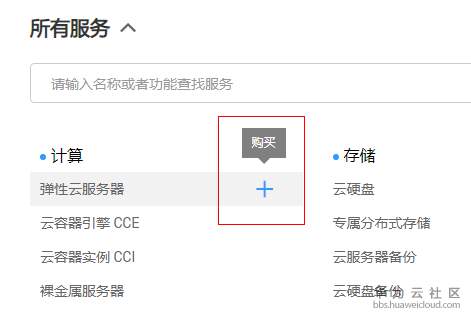

      步骤1 登录华为云控制台,展开“所有服务”选项,点击弹性云服务器后面的加号进行购买


参数选择:

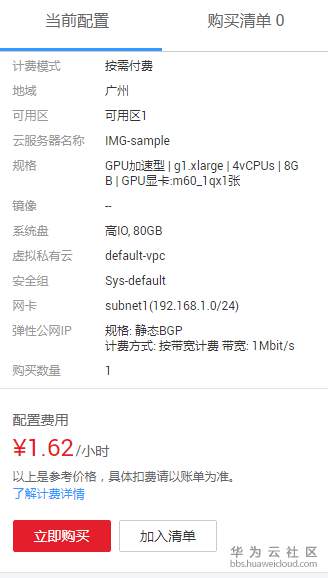

计费模式选择按需付费,区域选择华南-广州,可用区选择可用区1,规格选择“GPU加速型 | g1.xlarge | 4vCPUs | 8GB”,镜像选择公共镜像,操作系统选择Windows Server 2008R2 企业版,在申请配置里面按照客户购买的云桌面套餐类型选择系统盘大小,为购买套餐A以及套餐B的客户选择80G,为购买套餐C的用户选择120G。如需将云设计软件安装包上传至ECS,请购买弹性IP,数据进入华为云没有带宽限制,但是必须要有EIP,按需选最小的(1Mbit/s)即可。填写并记住登陆密码,以及云服务器名称。确认信息无误后,点击立刻购买。更多购买、登录ECS的信息请查看帮助中心文档。确认信息如下:


步骤2 ECS控制台找到创建的机器,点击右边的“远程登录”操作,输入登录密码。

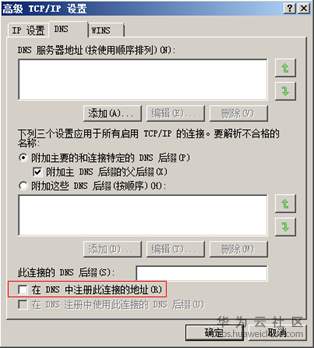

步骤3 取消网卡DNS注册,右键右下角网络图标->打开网络和共享中心->更改适配器设置,双击本地连接->属性,双击Internet协议版本4->高级->DNS选项卡,取消DNS中注册此连接的地址,确定保存。


步骤4 建议增加一个管理员用户(可选),并加入本机Administratorremote desktop users组,此用户可用来维护桌面:如创建桌面时桌面用户分配的User用户组,使用过程需要修改为管理员组,可通过此用户来修改;Administrator用户是无法远程登录的,默认被禁用。

步骤5 配置自动登录

运行->regedit.exe,打开注册表,找到子项HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Winlogon,双击DefaultPassword在弹出的输入框填写步骤2记录的Administrator的密码

  步骤6 关机

3      安装软件(文件传输的速度取决于您本地上行的宽带。)

                      在制作镜像之前,请合作伙伴自行将云设计软件预装在系统里。以下是将本地磁盘映射上远程桌面并传输文件的操作步骤。

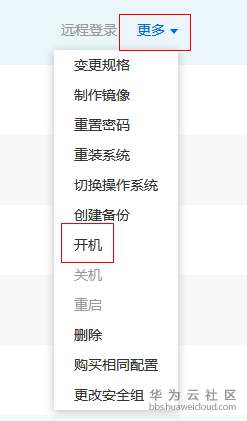

步骤1 ECS管理控制台中将上一步创建的ECS开机。


步骤2 打开Windows远程桌面链接,展开显示选项

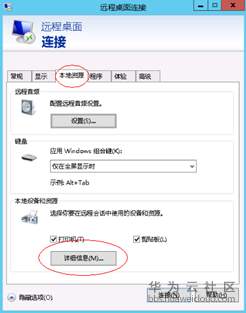

步骤3 单击本地资源标签,单击详情信息打开设置对话框。


步骤4 勾选需要映射到远程回话的磁盘,单击确定

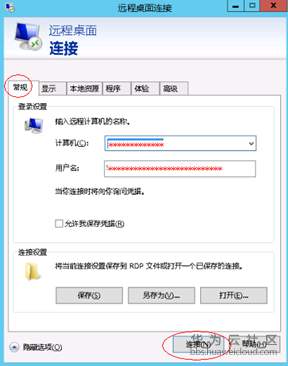

步骤5 返回常规标签,单击链接,输入2.2章节中创建的ECS登录密码进入远程对话。


步骤6 在会话中打开计算机,就可以看到被映射的磁盘。您可以找到磁盘中需要的软件安装包,并复制到ECS服务器上进行安装。

建议:在封装镜像之前,可以为客户安装Google Chrome浏览器以及7-zip解压缩工具,方便客户以后使用。

4      制作镜像(约30分钟)

      步骤1 拷贝镜像制作工具(下载链接在1.2.2,表1-2准备文件)将FusionAccess_Windows_Installer_V100R006C100SPC102.iso解压后文件夹拷入到C盘,ECS可能没有iso解压工具,建议解压后拷入

步骤2 执行镜像制作命令,在解压后镜像制作工具文件夹下,选择空白区域,按下shift键,点击右键,选择“在此处打开命令窗口”

GPU桌面请执行:run_silent.bat --passive --hda_type 2

安装过程会重启,重启后仍使用Administrator登录继续安装,安装完成后系统自动关机

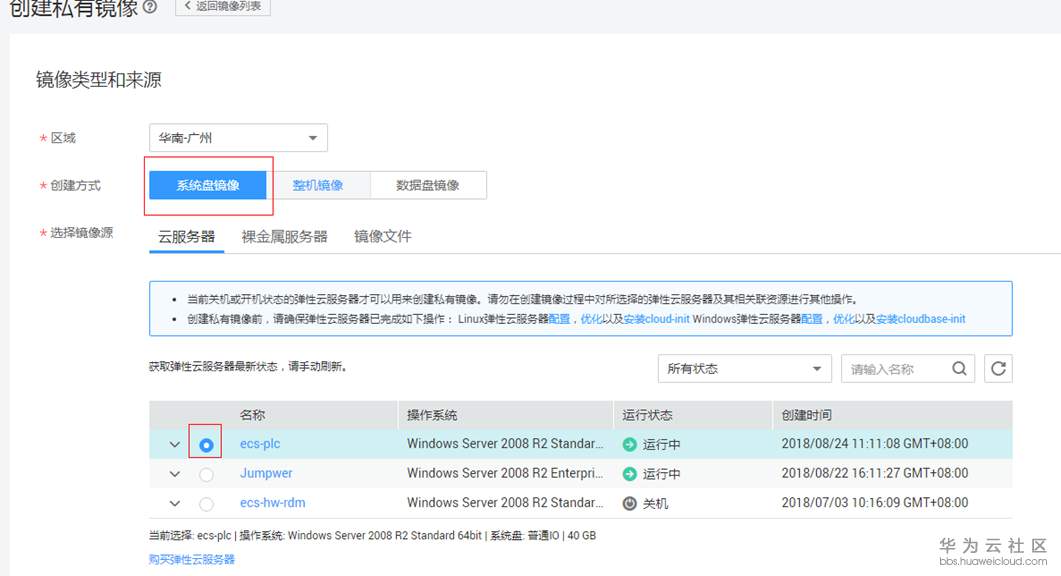

步骤3 登录公有云console->镜像服务->创建私有镜像,通过刚创建的云服务器制作镜像,需要20分钟左右;


5      更新镜像(可选)

操作场景

                        当用户有安装新的应用软件、驱动程序、系统补丁等需求时,需更新私有镜像。

操作步骤

            步骤1 通过原镜像发放虚机

            步骤2 安装软件,和其他修改

      步骤3 封装镜像,在解压后镜像制作工具文件夹下,选择空白区域,按下shift键,点击右键,选择“在此处打开命令窗口”,执行run_silent.bat --passive,安装完成后自动关机

 步骤4 登录公有云console->镜像服务->创建私有镜像,通过刚创建的云服务器制作镜像,需要20分钟左右;


6    验证成果

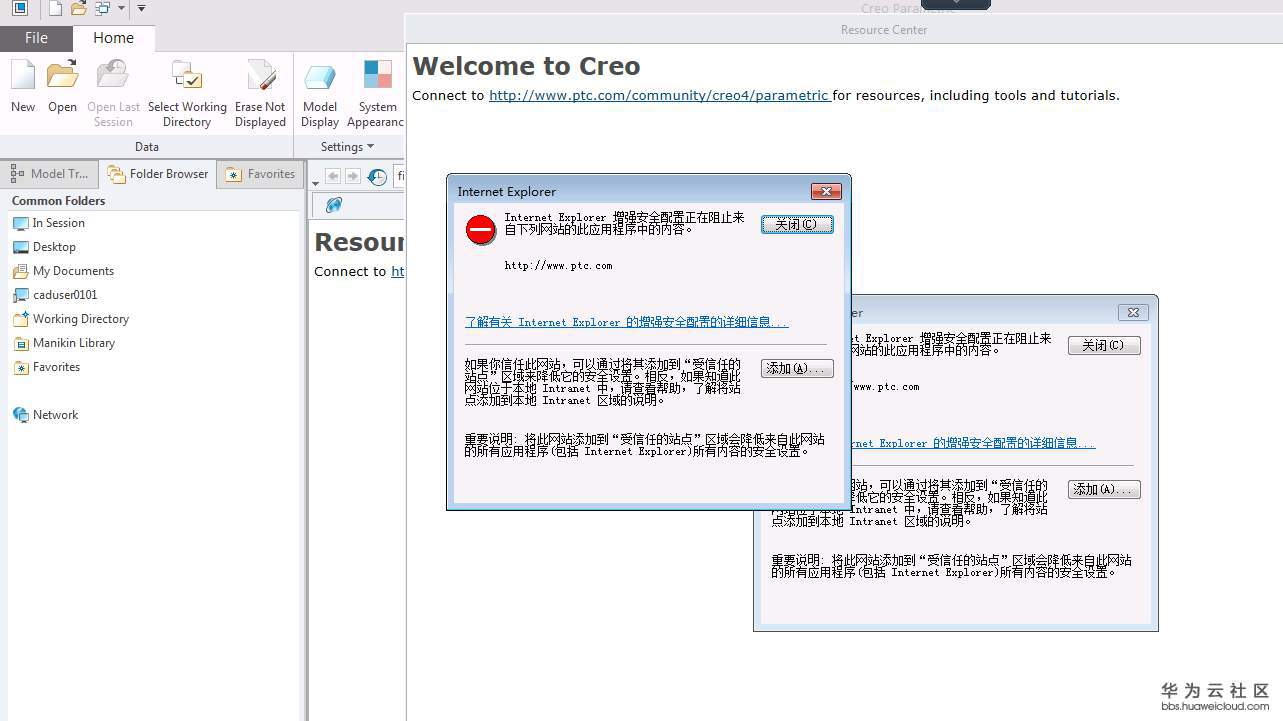

     使用制作好的镜像创建一个云桌面,登录上去看看安装的软件能否正常运行~如果在使用CAD软件,或者浏览网站的过程中总是弹出安全提示:


可以参考我之前的文章:https://bbs.huaweicloud.cn/blogs/37c3168eab6e11e89fc57ca23e93a89f
