带着canvas去流浪系列之六 绘制雷达图

举报
大史不说话 发表于 2019/04/02 14:11:08 2019/04/02
【摘要】 用canvas原生API实现百度Echarts基本图表。


示例代码托管在:http://www.github.com/dashnowords/blogs

博客园地址:《大史住在大前端》原创博文目录

华为云社区地址:【你要的前端打怪升级指南】

【带着canvas去流浪(6)】绘制雷达图一. 任务说明二. 重点提示三. 示例代码

一. 任务说明

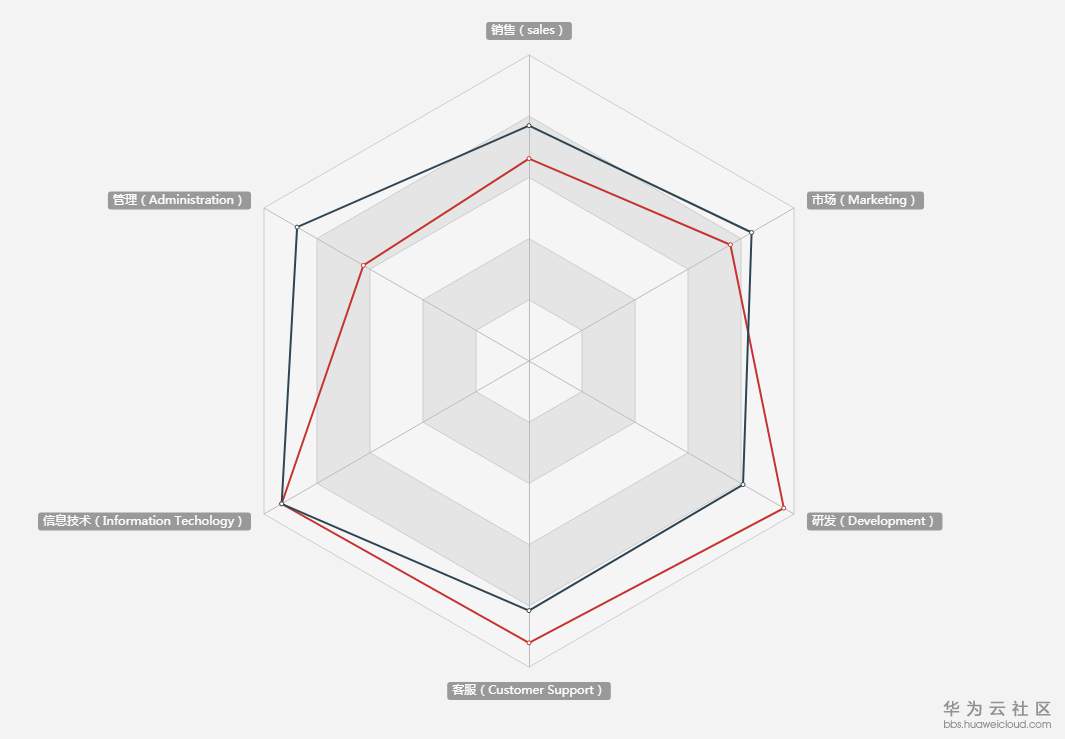

使用原生canvasAPI绘制雷达图。(截图以及数据来自于百度Echarts官方示例库【查看示例链接】)。


二. 重点提示

雷达图绘制的看起来并不复杂,无非就是一些路径点的连线,其中的难点都在于一些细节。

  1. 坐标转换

    为了避免在绘制过程中不断根据夹角来计算某个数据点的坐标,我们可以让坐标系先移动到绘图中心,然后在绘制过程中逐步旋转并使用context.lineTo(x,y)来连线即可,这样做的好处是很明显的。比如在绘制背景六边形的时候,每次旋转后,路径点压根就不需要移动,直接在循环中每次都调用context.lineTo( )方法连线至同一个数据点即可,看起来位移没有变,实际上随着坐标系的旋转,连线绕过的是多边形的轨迹。

  2. 文字的对齐

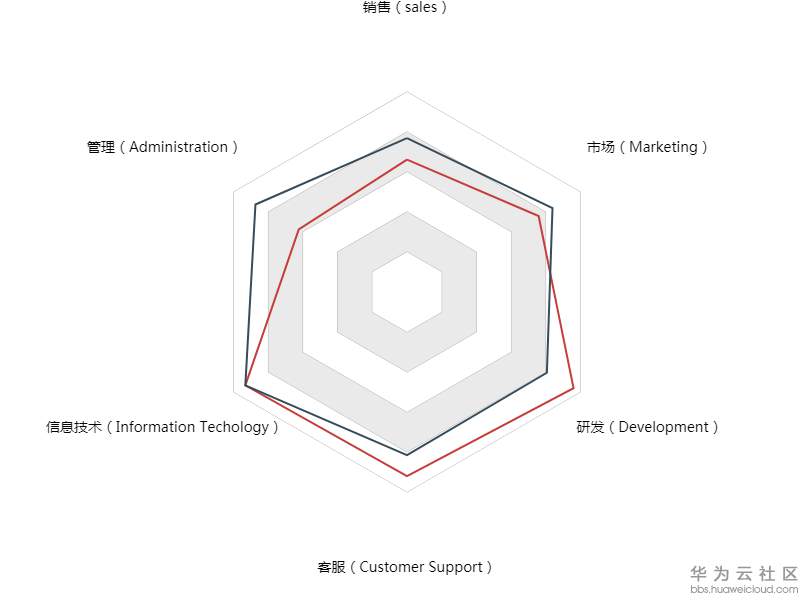

    为了让文字保持正常的方向,我们需要将坐标系的旋转恢复到初始状态再进行绘制。绘制的过程中可以根据绘制点和中心连线相对于x轴的角度来动态修改其绘制时的相对点(left,right,center),否则就会出现下图的结果,也就是文字区域的中心到图形中心的距离的确是一致的,但这并不是我们想要的效果。



  3. canvas坐标系

    请时刻记得canvas坐标系的初始方向是x轴向右,y轴向下,和普通笛卡尔坐标系是不一样的,尤其是在旋转角度和坐标计算的时候,很容易出现和预期角度不相符的结果。

三. 示例代码

//options数据来自于百度Echarts官方示例库
start(options);

/**
* 绘制图表
*/
function start(options) {
   drawBg(options);
   drawData(options);//绘制雷达图
   drawText(options);//绘制文字
}

function drawBg(options) {
   let length = options.radar.indicator.length;
   let angleStep = -2 * Math.PI / length;
   context.strokeStyle="#b2b2b2";
   context.lineWidth = 1;
   //调整坐标系
   //移动中心点
   context.translate(500,300);
   //将x轴旋转至竖直向上
   context.rotate(-90 * 2 * Math.PI / 360);
   //每次以不同旋转半径绘制多个由大到小的图形
   for(let r = 200; r > 0 ; r -=40){
       //移动至第一个绘图点
       context.save();
       context.beginPath();
       context.moveTo(r,0);

       //转动坐标系绘制所有点
        for(let i = 0; i < length; i++){
           context.rotate(angleStep);
           context.lineTo(r,0);
        }
       context.closePath();
       context.stroke();
       //明暗色替换填充,此处从大到小切换颜色覆盖式绘制即可
       context.fillStyle = Math.round(r / 40) % 2 ? 'white':'#eaeaea';
       context.fill();
       context.restore();
   }
}

/**
* 绘制数据
*/
function drawData(options) {
  //解构赋值拿到数据关键点
  let {radar:{indicator:indicators},series:[{data:data}]} = options;
  let colors = ['#c43e3a','#364c5a'];
  let length = indicators.length;
  let angleStep = -2 * Math.PI / length;

  for(let i = 0; i < data.length; i++){

      context.save();
      context.beginPath();
      context.moveTo(200 * data[i].value[0] / indicators[0].max,0);

      //遍历每组数据
      for(let j = 1; j < data[i].value.length; j++){
          context.rotate(angleStep);
          context.lineTo(200 * data[i].value[j] / indicators[j].max,0);
      }
      context.restore();
      context.lineTo(200 * data[i].value[0] / indicators[0].max,0);
      context.strokeStyle = colors[i];
      context.lineWidth = 2;
      context.stroke();
  }
  context.restore();
}

//绘制文字
function drawText(options) {
  let {radar:{indicator:indicators}} = options;
  let length = indicators.length;
  let angleStep = 2 * Math.PI / length;
  let r = 220;
  context.fillStyle = 'black';
  context.font = "14px bold 黑体";
  context.textAlign = 'center';
  context.rotate(90 * Math.PI * 2 / 360);
  for(let i = 0; i < indicators.length; i++){
    let curAngle = -90*2*Math.PI/360 - angleStep*i;
      //根据方向调整文字的对齐点
    let cos = Math.cos(curAngle);
    if (Math.abs(cos) < 10e-4) {
       context.textAlign = 'center';
    }else if(cos > 0){
       context.textAlign = 'left';
    }else{
       context.textAlign = 'right';
    }
    console.log(indicators[i].name, Math.cos(curAngle))
     context.fillText(indicators[i].name, r * Math.cos(curAngle), r * Math.sin(curAngle));
  }
}

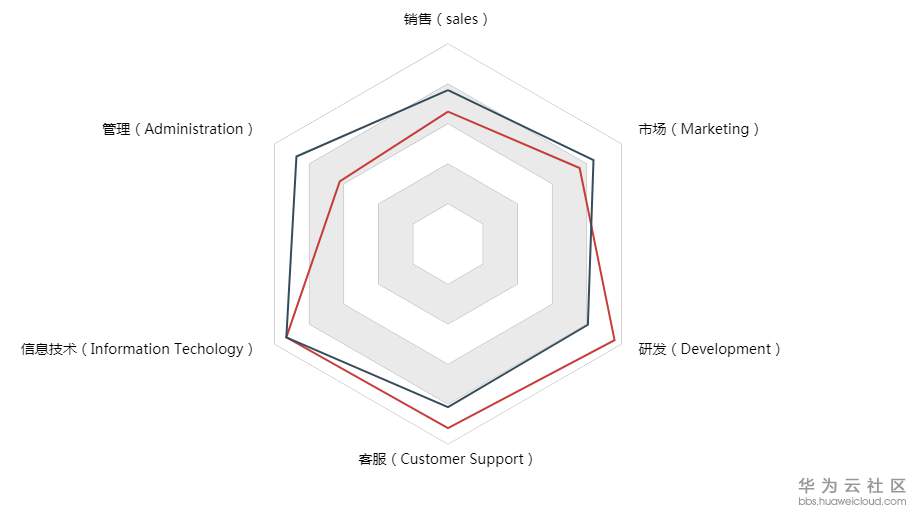

浏览器中可查看效果:


百度Echarts官方示例库中有这样一个雷达图的示例,展示了在雷达图上表现时间维度的示例,感兴趣的读者可以自行查看。


    附件下载

  • demo.rar 1.97KB 下载次数:2
