LB服务，软LB的服务能力（下）

现在常用的LB软件，主要是LVS和nginx。普通情况下，LVS主要负责四层负载均衡，nginx负责七层。当然，业界也有友商基于LVS做出了七层负载均衡。本篇主要讲一下LVS的工作模式及各种模式的缺陷。并试图描述一下ELB服务的方案。

LVS的工作模式，主要包含三种：DR、fullnat、tunnel。

DR

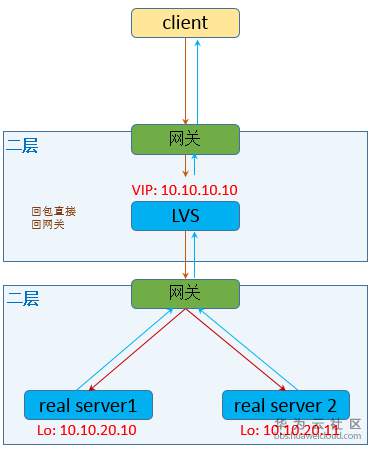

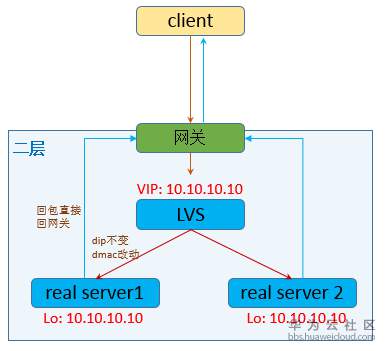

在DR模式下，LVS上会配置服务虚IP，同时要求后端的real server上也会配置该IP地址，即LVS与后端服务器处于同一个网段。当client有报文发送到LVS的时候，LVS不会修改报文的IP地址，而是修改了报文的目的mac地址为real server的地址，后往后端server上送。real server回包直接回给网关，后发给client，不再经过LVS。

可以认为，DR是一种基于后端mac地址的负载分发方式，LVS会将报文按照负载均衡算法，轮询给后端的不同mac地址。

DR模式的好处就是，回包不经过LVS，回城可以达到比较高的性能。缺点是，LVS与后端要求在一个二层网络中，部署不太灵活。

Fullnat

Fullnat模式下，服务虚IP配在LVS上，报文路由到LVS以后，LVS先根据负载均衡算法确定分给哪一个后端real server，然后对报文的源地址和目的地址都做了转换。目的地址改成real server的地址，源地址改成LVS自身地址。

报文路由到real server以后，real server回包报文目的地址为LVS的地址，报文会回到LVS上。LVS把报文源地址和目的地址还原成VIP和client地址，回给client。

由于报文在LVS出做了fullnat后，按照IP地址寻址转发，所以后端real server不再需要与LVS在同一个二层网络里面，支持更灵活的组网方案。

而fullnat模式的缺点，LVS做了源地址转换以后，服务端无法看到访问者的源IP，将无法针对访问者进行分析。而当今大多数的游戏等应用，都需要知道是谁访问的自己，做客户来源分析等。而源地址可见，却正是DR模式的优点。

Tunnel

前面说了，DR模式的优点是源地址可见，fullnat模式的优点是可以拉远部署，那是否存在一种方式，技能拉远部署又能保持源地址可见？当然有，那就tunnel模式。

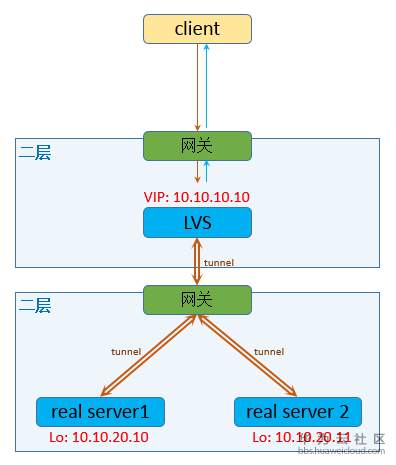

Tunnel模式的原理是，报文到了LVS以后，LVS根据负载均衡算法，确定分给哪一个real server后，便将报文目的地址改成了real server的地址，源地址保持不变。LVS自己和后端所有的real server二层内（或VM的host）之间建立了隧道，报文在出LVS之间会匹配隧道规则进入相应的隧道到达可直接到real server的某个点上（一般是VM的host主机或者是real server自身）。Real server处理完成以后，回包从原先的隧道走回到LVS上。

在公有云上，一般LVS是跟host主机的VTEP IP建立隧道。

而隧道的选择，一般选择GRE隧道或者是VXLAN隧道。不同的友商根据自己的技术能力和场景不同，可以选择不同的协议。华为云选择什么？自然是VXLAN。

网上介绍LVS的文档基本上将到这里就完了，但作为一个物理网络虚拟网络都有一丁点认识的小兵，笔者在此再给各位读者吐槽一下LVS的一个坑人的地方。

ECMP引流

传统的四层交换，基本上都是主备部署。主备之间跑VRRP，对于上层路由设备来说，发送ARP请求，是可以很明确的学习到四层交换的实IP或者是虚IP的mac地址，进而指导传统的路由交换，将报文引给四层交换。

主备部署，平时工作的就只有主一台设备，这也是我们吐槽硬件设备的一个地方——无法平滑拓展。但是，LVS如何解决这个问题呢？LVS如果再主备部署，性能只会比硬件更加差。Linux程序员设计出来的负载均衡，那当然是集群部署了。

可是，在LVS集群部署的时候，多台LVS的配置完全一致，虚IP地址都是一样的，如何规避如下两个问题：

1、  IP地址/mac地址在一个二层网络内部冲突如何解决？

2、  上层设备，怎么知道应该路由给谁？

二层网络内，服务虚IP对于LVS来说，并不是接口IP，本身是不会发送ARP也不会响应ARP。避免IP地址冲突的问题，当然，也意味着二层内部是无法访问到虚IP的。

所有访问LVS虚IP的流量，都需要三层转发，而上层路由设备，需要通过等价路由ECMP给多台LVS分流。

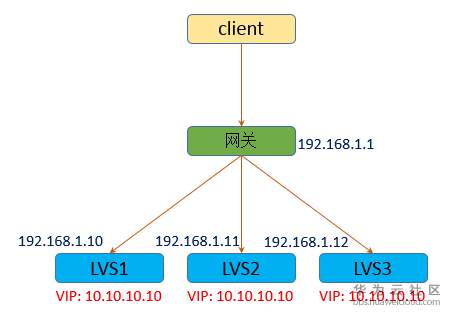

如图，各个LVS服务器除了本身有相同的虚IP以外，还需要每台设备有唯一的接口IP地址，上层的网关设备上，根据路由将报文发送给接口IP。路由形成的方式有两种：静态配置等价路由、LVS与网关建立动态路由形成等价路由。

静态配置等价路由

如上图，可以手工在网关设备上配置静态路由，以指导流量转发

Ip route-static 10.10.10.10 255.255.255.255 192.168.1.10

Ip route-static 10.10.10.10 255.255.255.255 192.168.1.11

Ip route-static 10.10.10.10 255.255.255.255 192.168.1.12

当然，静态路由上需要增加NQA探测，以使得某台LVS故障以后，可以快速撤销对应的路由。

动态形成等价路由

LVS和网关设备之间建立动态路由协议邻居，LVS将本地虚IP地址通告给网关，网关上行成多条等价路由指导转发。

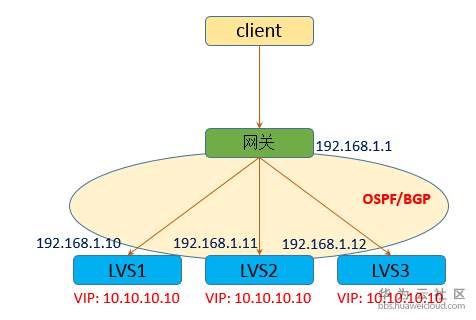

如图，LVS与网关之间跑OSPF或者BGP，将10.10.10.10的IP地址同时通告给网关，网关会形成3条等价路径。当某台设备故障时，协议之间心跳探测失败，路由自动撤销。

只有实现了ECMP引流以后，LVS才能横向拓展，通过N台设备的组合，实现亿级并发能力。

ELB服务

要使用华为云的ELB服务，有几个概念需要先理解一下

华为云的ELB和EIP是分开的，EIP申请了以后，可以挂到ECS上，也可以挂到ELB上，还可以挂到NAT网关上

申请ELB实例，需要创建监听器，监听器为ELB实例所对外提供服务的特性特点，如分发协议，保持方式等

对于后端服务器的检查，需要配置检查类型、协议、周期等。后端检查的方式

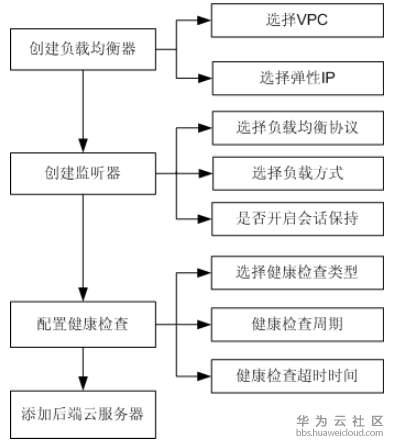

下面一张图简单描述

更多的ELB实例的材料可以在下面连接获取

https://static.huaweicloud.cn/upload/files/pdf/20180115/20180115114304_63601.pdf

对应于传统的四层交换来说，LB有GSLB、LSLB、LLB。这里讲的LVS，替代的就是传统的LSLB。

那GSLB和LLB呢？

GSLB通过智能DNS来取代，华为的智能DNS还在开发中，敬请期待

LLB，通过BGP IP就已经可以实现了，不需要额外的负载均衡，下一期我们重点讲解一下公有云的动态BGP和静态BGP的概念。
